一、概述

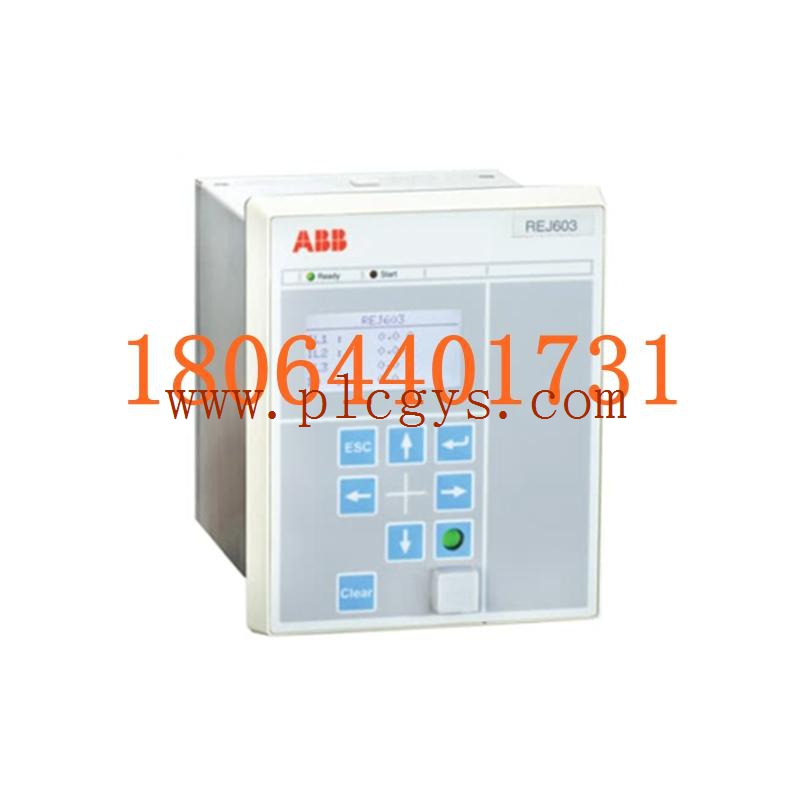

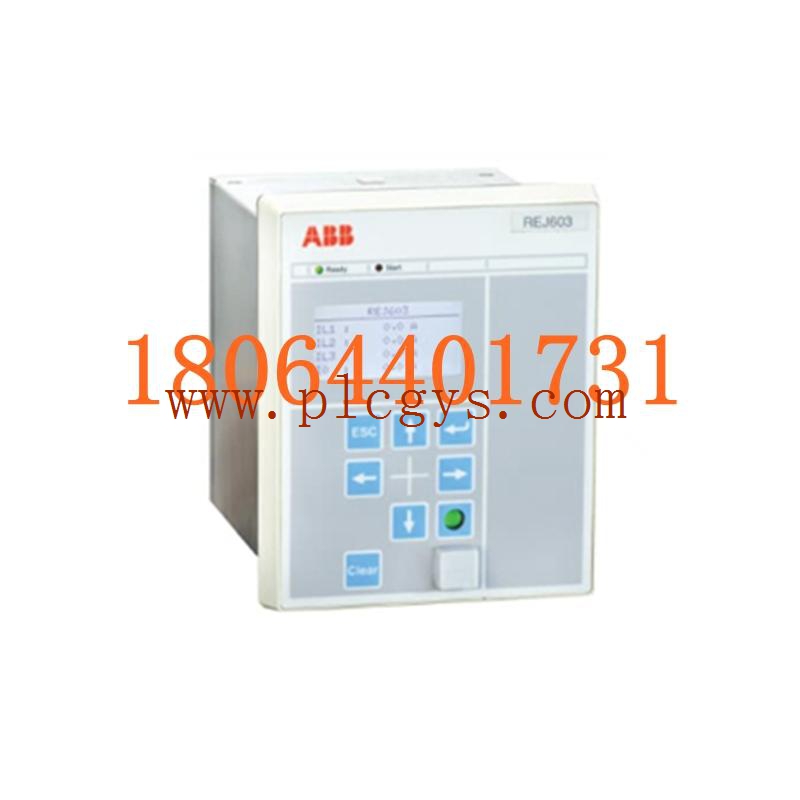

ABB REJ603继电器是ABB公司推出的一款高性能、高可靠性的保护继电器。它采用先进的数字信号处理技术和微处理器控制技术，具有高精度、高稳定性和高灵活性的特点。该继电器主要安装在配电环网柜中，适用于各种复杂的电力系统环境，如变电站、工业配电网等，能够实现对电力系统的全面保护和控制。
二、主要技术参数
供电方式：
自供电，无需外部电源，直接从一次回路的电流互感器获取电源。
保护功能：
提供三相无方向过电流保护（低定值和高定值段）。
提供无方向接地保护（低定值和高定值段）。
支持涌流检测功能，有效避免变压器励磁涌流引起的误动作。
测量功能：
可测量三相电流和零序电流。
零序电流可通过内部计算或外部磁平衡电流互感器输入获得。
定时限与反时限特性：
低定值段的过电流和接地保护具有可选择的定时限/反时限特性。
高定值段的过电流和接地保护也具有可选择的定时限/瞬时特性。
自检功能：
内置完善的自诊断系统，实时监测保护运行状态。
一旦继电器内部发生故障，系统即会向用户告警，并闭锁所有保护功能，防止误动作。
输入输出：
输入：三相电流输入（需结合特定电流互感器使用），接地故障电流输入（内部计算或外部1A CT），远程跳闸开关量输入（24-240V AC/DC）。
输出：电容器放电脉冲输出（12V dc, 50 mJ），用于低能量跳闸线圈。跳闸指示提供内置式手动复位机电信号牌。
通信与接口：
继电器支持通过LED指示灯和信号牌显示运行状态和故障信息。
特殊CT具有模拟一次电流的测试绕组，可实现对整个保护体系（包括主CT、继电器和跳闸线圈）的测试。
三、物理与环境参数
尺寸与重量：
尺寸：160 mm (H) x 96 mm (W) x 149 mm (D)。
重量：约0.8 kg。
工作条件：
适用于各种恶劣环境和气候条件，特别适合在边远地区和无辅助电源条件的安装现场使用。
安装与接线：
继电器采用紧凑型设计和安装方案，特别适于在环网柜（RMU）中应用。
接线端子图清晰明了，便于用户进行接线和调试。
四、高级功能
涌流检测与保护闭锁：
当投入电力变压器时，高压侧如有大量涌流短时通过，继电器将闭锁以避免过电流保护误动作。采用二次谐波量作为判据，实现最可靠的保护闭锁技术。
多种时限特性匹配：
除了四个标准反时限特性（NI、VI、EI和LTI）之外，继电器还具有RI、HR和FR熔丝等特殊特性，从而更好地匹配整个电网。
智能自诊断系统：
继电器通过电子元件和软件实现了完善的自诊断系统，能够实时监测保护运行状态并告警。同时，在特殊条件下还可以启动安全跳闸功能。
