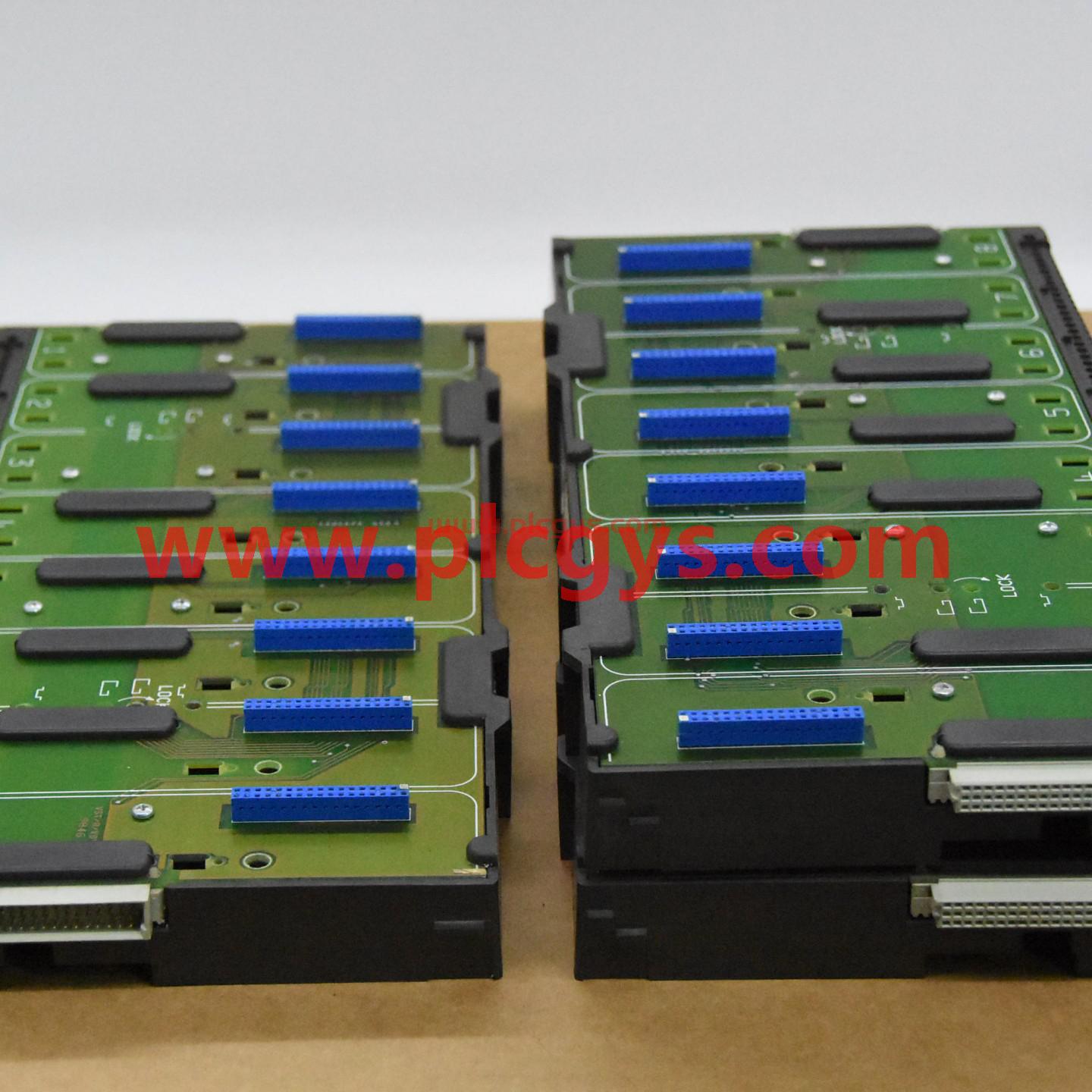

艾默生(Emerson)的 KJ3242X1-EA1 是 DeltaV 分布式控制系统（DCS） 中的 单工 H1 现场总线端子块，专为工业自动化中的过程控制设备提供高可靠性通信与供电支持。以下是其核心功能的详细说明：
现场总线通信能力
协议兼容性：严格遵循 Fieldbus H1 协议(IEC 61158)，支持与符合该标准的现场设备(如智能变送器、执行器、阀门定位器)进行数字通信，传输速率为 31.25 kbps，确保数据交互的稳定性和实时性。
设备连接：单个端子块可连接 2 台 H1 现场设备，通过 T 型分支器或 菊花链拓扑扩展，适应复杂工业场景的布线需求。
通信诊断：内置 链路活动调度器（LAS），实时监测总线通信状态，自动检测并隔离故障节点，避免单点故障影响整个网络。
电源与电气特性
供电能力：
输入电压：35 VDC，通过 DeltaV 背板总线或外部电源模块(如 KJ3242X1-BK1)提供稳定电力。
输出电流：单端子块最大 500 mA，可同时为 2 台现场设备供电，支持 总线供电型（无本安） 和 隔离供电型（本安） 两种模式。
电气隔离：具备 500 Vrms 隔离屏障，有效隔离现场地电位差和浪涌干扰，保护控制系统安全。
过流保护：每通道独立配备 自恢复保险丝，在短路或过载时自动切断电源，故障排除后恢复供电，减少人工干预。
