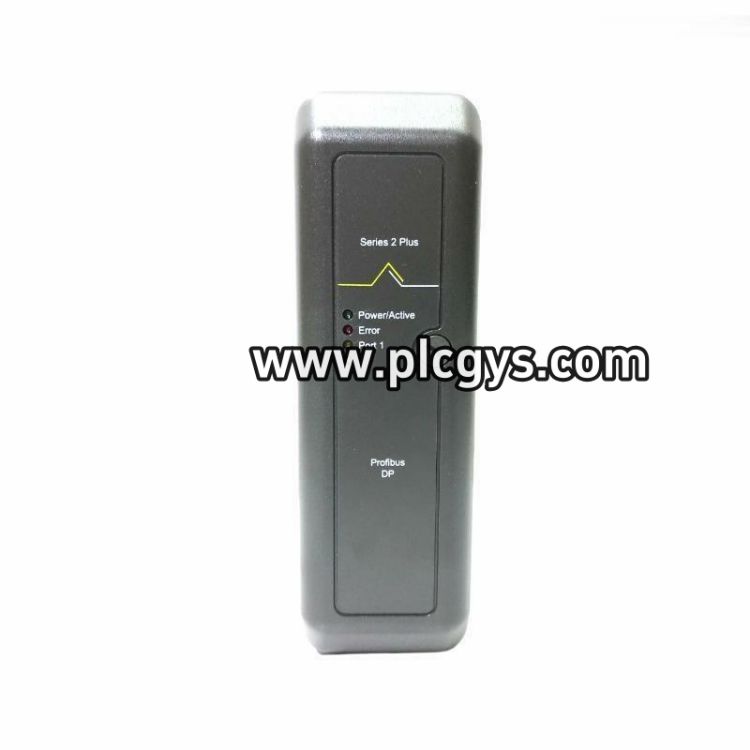

Emerson VE4022 M系列Profibus DP接口卡产品说明
Emerson VE4022是一款专为DeltaV系统设计的Profibus DP主站通信卡，适用于连接各类离散型现场设备。该模块采用紧凑型结构，支持即插即用安装，具备高数据吞吐能力与实时诊断功能，是工业自动化系统中实现高效现场总线通信的理想选择。
核心功能特性
VE4022支持原生控制器级Profibus DP通信协议，可管理多达64个从站设备，通信速率最高可达1.5 Mbps。支持双卡冗余配置，具备自动切换功能，确保系统连续运行。模块无需外部协议转换器，直接与DeltaV控制器集成，简化布线与工程调试。同时兼容GSD文件导入，便于第三方设备快速组态。
典型应用场景
适用于离散执行器与传感器接入、电机控制中心（MCC）集成、远程I/O岛系统构建，以及对IEC/ATEX防爆认证有要求的工业场景。特别适合需要模块化扩展、灵活组网的流程自动化项目。
主要优势亮点
具备高度可扩展架构，新增设备不影响现有系统；内置冗余机制，切换时间小于100毫秒，有效降低停机风险；通过DeltaV工程工具实现一键配置，大幅缩短调试周期；相比传统I/O方案节省布线成本；支持与FOUNDATION Fieldbus、DeviceNet、AS-i等多种协议共存组网。
技术参数一览表
| 参数 | 数值 |
|---|---|
| 产品型号 | VE4022 |
| 接口类型 | Profibus DP (RS485) |
| 波特率 | 9.6 Kbps 至 1.5 Mbps |
| 最大从站数 | 每段64个 |
| 工作温度 | -40 至 70 °C |
| 存储温度 | -40 至 85 °C |
| 相对湿度 | 5–95%，无冷凝 |
| 防护等级 | IP20 |
| 抗冲击能力 | 10 g，½正弦波，11 ms |
| 抗振动能力 | 1 mm (5–16 Hz)；0.5 g (16–150 Hz) |
| 电缆类型 | 屏蔽双绞铜缆 |
| 外形尺寸 | 107 × 41 × 105 mm |
| 重量 | 0.3 kg |
| 认证标准 | CE, FM, CSA, ATEX, IEC-Ex, Marine |
| 冗余支持 | 支持（需搭配VE4038） |
常见问题解答
Q1：VE4022支持哪些设备？A1：兼容支持Profibus DP协议的离散传感器、执行器、MCC及远程I/O模块。Q2：是否支持冗余？A2：是，搭配VE4038可实现双卡冗余热备。Q3：支持多少从站？A3：单段最多64个。Q4：能否与其他协议混用？A4：可与DeviceNet、HART、FOUNDATION Fieldbus等协议共存。Q5：是否需要转换器？A5：无需，原生对接DeltaV控制器。Q6：是否支持带电更换？A6：在安全区域可热插拔。Q7：冗余切换时间？A7：小于100毫秒。Q8：如何导入GSD文件？A8：直接导入DeltaV系统完成设备配置。Q9：推荐电缆类型？A9：标准RS485屏蔽双绞线。Q10：支持哪些诊断功能？A10：支持站点、模块、通道级诊断数据。
