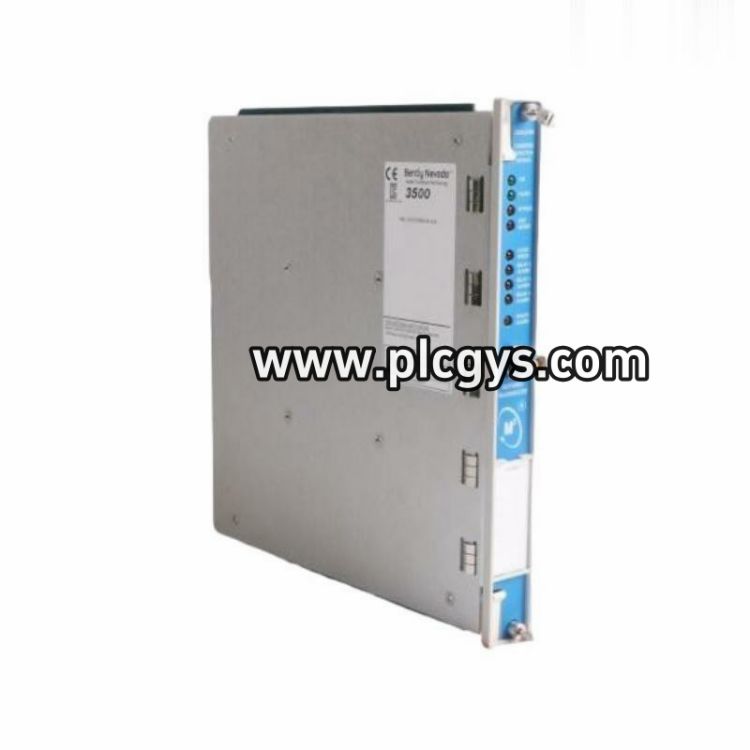

Bently Nevada 3500/40-01-01 旋转机械振动监测模块产品说明
Bently Nevada 3500/40-01-01 是一款专为旋转设备设计的高精度轴振动与位置监测模块，属于3500系列监测系统的核心组件。适用于汽轮机、压缩机、发电机等关键设备，可实时采集振动数据并提供安全保护机制，有效预防设备异常导致的停机或损坏。
该模块采用工业级设计，支持与3500系列其他监测单元无缝集成，兼容3300 XL及NSv系列电涡流传感器输入，确保信号采集稳定可靠。内置高速数字处理引擎，可对振动波形进行精确分析，输出模拟量、数字量及键相位信号，满足多种上位系统对接需求。
产品结构坚固，适应严苛工业环境，支持19英寸标准机柜安装，便于现场部署与维护。工作温度范围宽，满足多数工厂环境要求，同时具备良好的存储耐受性，适合长期备用或运输存储。
核心参数一览表
| 参数项 | 具体数值 |
|---|---|
| 型号 | 3500/40-01-01 |
| 类型 | 3500/40M 电涡流监测模块 |
| 输入信号 | 电涡流式接近传感器 |
| 输出信号 | 模拟/数字振动信号 + 键相信号 |
| 供电电压 | 24VDC ±10% |
| 工作温度 | 0℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 安装方式 | 19英寸机柜标准安装 |
| 信号处理 | 高速数字信号处理 |
| 外形尺寸 | 241.3 x 24.4 x 241.8 mm |
| 重量 | 0.91 kg |
常见问题解答
1. 3500/40-01-01 的主要用途是什么？用于实时监测旋转设备轴系的振动与位置，实现设备安全预警与保护。
2. 是否兼容3500系列系统？完全兼容，可与3500系列其他模块协同工作。
3. 支持哪些传感器输入？支持3300 XL、NSv系列电涡流传感器。
4. 输出信号类型有哪些？提供模拟量、数字量振动信号及键相信号，便于相位分析。
5. 工作温度范围是多少？0℃至70℃，适用于常规工业环境。
6. 是否可耐受极端存储温度？支持-40℃至85℃存储，适应运输与长期存放。
7. 安装方式如何？采用标准19英寸机柜安装，节省空间且便于布线。
8. 电源要求是什么？需提供24VDC ±10%直流电源。
