一、基本概述

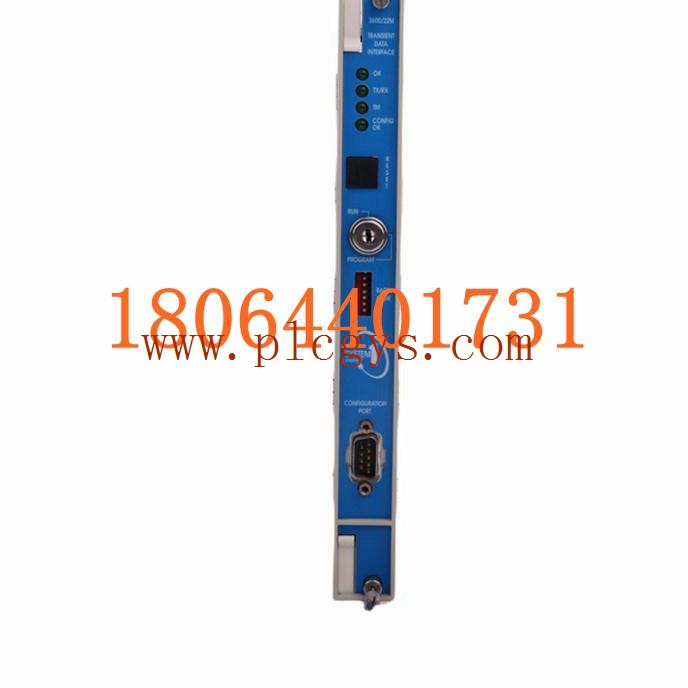

型号：3500/22M
应用领域：电力、石化、制造业等
主要功能：连续收集稳态和瞬态动态（波形）数据，通过以太网链路传输到主机软件
二、技术规格
1. 数据采集能力
静态数据采集：支持传统的静态数据收集，包括事件发生前20秒和事件发生后10秒内以100毫秒的间隔收集的静态值。
瞬态数据采集：使用可选的通道启用磁盘，可以捕捉动态和高分辨率瞬态数据。支持每转速多事件输入，最大20kHz。在两个可编程窗口之一内检测到机器速度后，开始收集瞬时数据，采集数量只受模块中可用内存的限制。
报警数据采集：报警前每隔10秒收集2.5分钟的波形数据，报警后每隔10秒收集1分钟的波形数据。事件发生前10分钟和事件发生后1分钟内以1秒的间隔收集静态值。
2. 波形采样
采样通道：可采集48个通道的波形数据。
采样频率：用户可组态的同步波形数据采样频率包括-1024采样点/转×2转、-720采样点/转×2转等多种配置。
非同步数据采样：在以下带宽支持：800线频谱（-10Hz至-5000Hz）、-10kHz至-30kHz。非同步数据经过抗混叠滤波。
3. 通信接口
前面板通讯：RS232，支持的协议为BN主计算机协议，波特率最大115.2k波特，电缆长度最大30米（100英尺）。
以太网通讯：10 Base-T/100 Base-TX以太网输入/输出模块，符合IEEE802.3标准，支持的协议为以太网TCP/IP形式，支持BN主计算机协议和BN TDI协议。电缆长度最大100米（328英尺）。
光纤通讯：100 Base-FX光纤以太网输入/输出模块，符合IEEE802.3u标准，电缆长度最大400米（1312英尺），多模光纤电缆。
4. 环境限制
运行温度：-30℃至+65℃（-22℉至+150℉）
贮存温度：-40℃至+85℃（-40℉至+185℉）
湿度：95%，非冷凝
5. 电源与电池
带电TDI电池寿命：在50℃下可使用38年
不带电TDI电池寿命：在50℃下可使用12年
6. 电磁兼容性（EMC）
一致性认证：136669，EN50081-2
放射：EN 55011，A级
传导：EN 55011，A级
静电释放：EN 61000-4-2，标准B
辐射灵敏性：ENV 50140，标准A
传导灵敏性：ENV 50141，标准A
三、物理性能
尺寸（高×宽×深）：
TDI模块：241.3mm×24.4mm×241.8mm（9.50in×0.96in×9.52in）
输入/输出模块：241.3mm×24.4mm×99.1mm（9.50in×0.96in×3.90in）
重量：
TDI模块：0.91kg（2.0lbs）
输入/输出模块：0.20kg（0.44lbs）
四、框架空间要求
TDI模块：1个全高度前槽位
输入/输出模块：1个全高度后槽位
