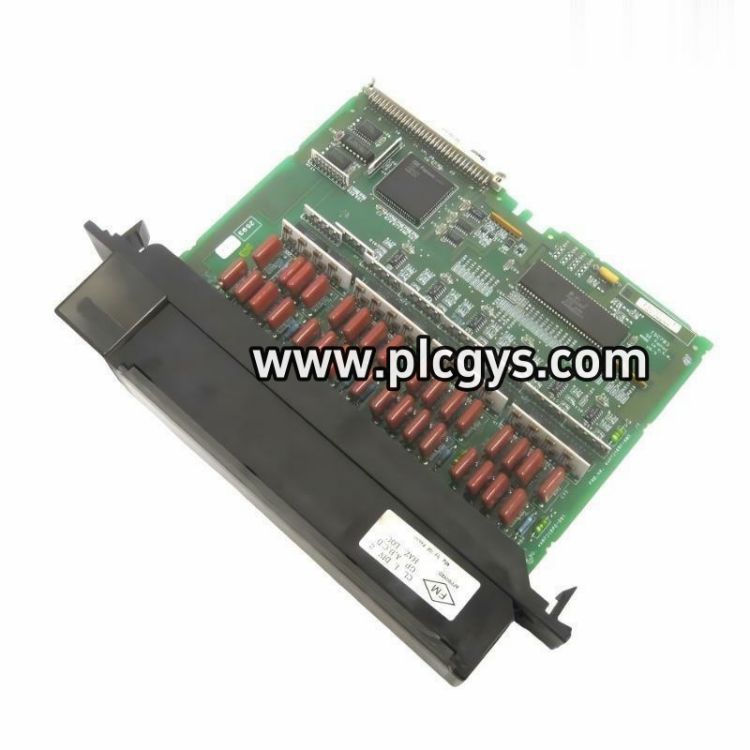

GE Fanuc IC697MDL254 离散输入模块产品说明
GE Fanuc IC697MDL254 是专为 Series 90-70 PLC 系统设计的32点直流输入模块，适用于工业自动化环境中对24VDC现场设备信号的稳定采集。该模块具备高响应速度与强抗干扰能力，通过分组光耦隔离技术，有效抵御工业现场电磁干扰，保障信号传输可靠性。
模块采用紧凑式机架安装结构，便于集成部署，支持可插拔端子排接线，简化现场布线与维护。每个输入通道均配备独立LED指示灯，便于快速定位信号状态，提升系统调试与故障排查效率。
核心功能亮点
支持32路DC离散输入，兼容24VDC标准信号源；输入组间采用光隔离设计，提升抗噪性能；模块内置LED通道指示，实时反馈输入状态；适配GE Fanuc Series 90-70 PLC系统，无缝集成；支持源型或漏型逻辑输入，适应多种现场设备接线方式。
技术参数一览
| 参数 | 数值 |
|---|---|
| 型号 | IC697MDL254 |
| 类型 | 离散输入模块 |
| 适用系统 | GE Fanuc Series 90-70 PLC |
| 输入点数 | 32点 |
| 额定输入电压 | 24VDC |
| 典型输入电流 | 6mA |
| 隔离方式 | 组间光耦隔离 |
| 输入阻抗 | 4.3kΩ |
| 逻辑类型 | 源型/漏型可选 |
| 指示灯 | 每通道独立LED |
| 供电需求 | +5VDC，0.30A |
| 安装方式 | Series 90-70标准机架 |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 外形尺寸 | 201×43×152mm |
| 重量 | 0.61kg |
常见问题解答
IC697MDL254 主要用于采集24VDC现场开关、传感器、接近开关等设备的通断状态，并上传至PLC控制器。支持32路独立输入，具备组间光隔离，有效抑制干扰。每通道配备LED指示灯，便于状态监控。可接入开关、继电器、光电传感器等24VDC设备。模块从背板取电，功耗约0.3A@5VDC。安装时直接插入Series 90-70机架即可。
