一、模块概述

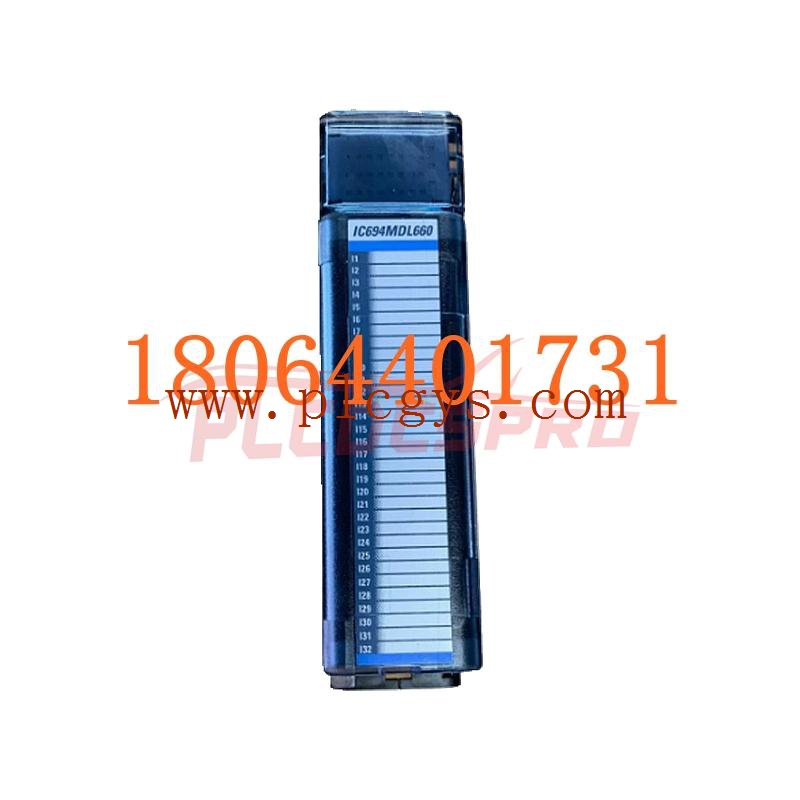

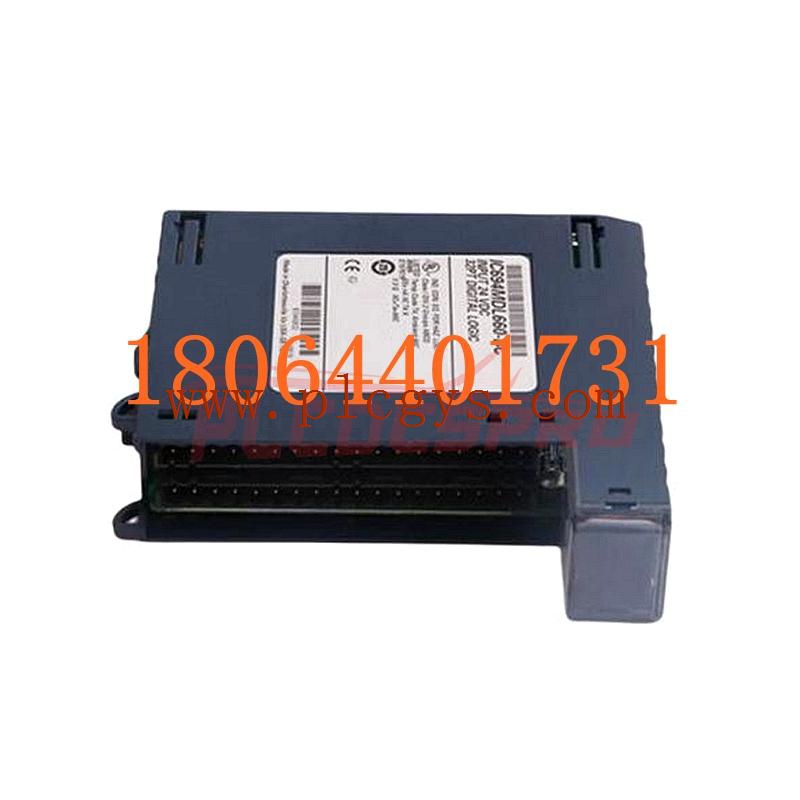

GE IC694MDL660是一款24VDC 32点正负逻辑输入模块，专为PACSystems RX3i系统设计。该模块提供32个离散输入点，支持正负逻辑输入，工作电压范围在0-30VDC之间。模块在底板上占用一个槽口，无需背板支持，可灵活配置于RX3i系统的任意I/O插槽中。
二、电气参数
输入电压范围：0-30VDC
输入电流：7mA（在24VDC时）
工作电压：24VDC（正负逻辑）
输入点数：32点
响应时间：模块提供多种可选的输入滤波器时间，设置范围从0.5ms到100ms，通过编程器设置模块的输出数据引用来实现。
三、逻辑与隔离
逻辑类型：正负逻辑输入
隔离：输入点被分为四个独立的隔离组，每组8个点，每个组有自己的公共端。四个输入组之间提供隔离，但每组内的8个输入点共享同一个用户公共连接。
四、物理与连接
接线板：该模块可以与Box-style（IC694TBB032）或Spring-style（IC694TBS032）两种接线板配合使用，接线板需单独订购。
指示灯：32个绿色LED指示灯，用于指示1到32号输入点的开关状态。一个红/绿双色TB LED，当模块的可拆卸接线板锁定到位时显示绿色，未锁定时显示红色。
模块尺寸与安装：模块设计紧凑，便于安装，可以安装在RX3i系统的任何I/O插槽中，但必须与RX3i CPU配合使用，不支持Series 90-30 PLC CPU。
五、通信与数据处理
数据交换：模块使用48个输入位和16个输出位与RX3i CPU交换点状态和滤波器信息。
状态报告：模块能够向RX3i CPU发送接线板添加或丢失的消息，以报告接线板的状态。
六、兼容性与认证
兼容性：该模块兼容PACSystems RX3i CPU 2.9及更高版本的固件。
认证：产品已通过ISO9001认证，确保产品质量符合国际标准。
七、应用与优势
GE IC694MDL660模块凭借其高性能、高可靠性和灵活性，适用于各种工业自动化控制场景。其正负逻辑输入功能、多组隔离输入点以及丰富的滤波器时间设置，使得该模块能够满足复杂工业控制系统的需求。同时，与RX3i系统的无缝集成，进一步提升了系统的整体性能和可靠性。
