基本概述

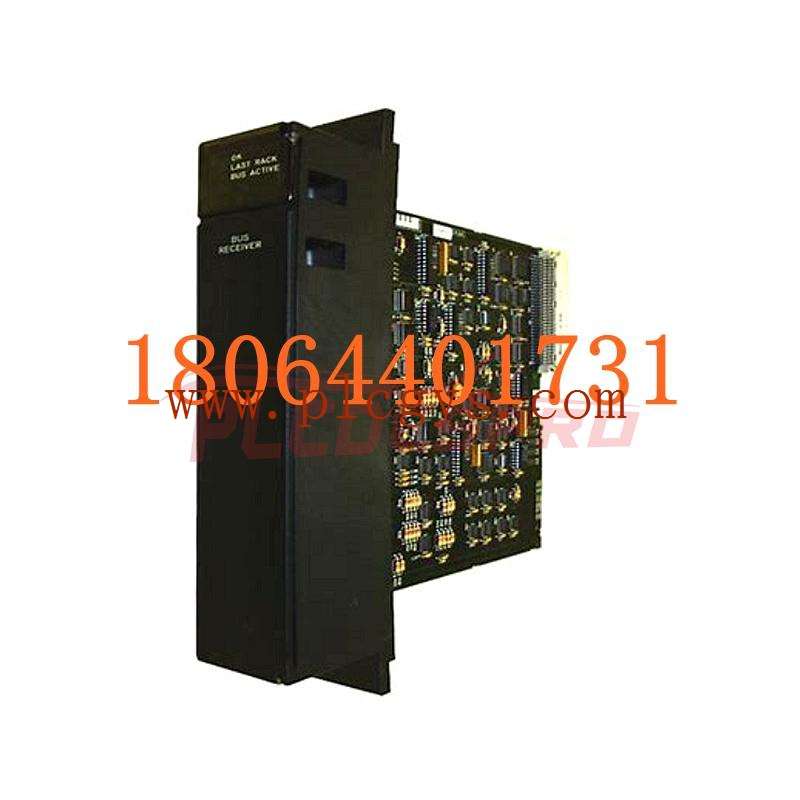

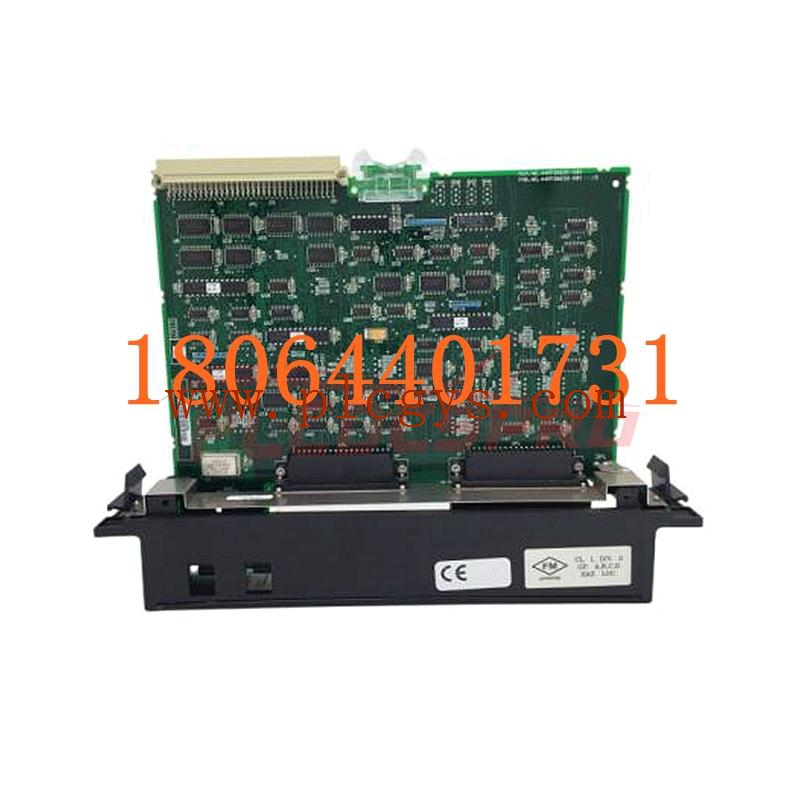

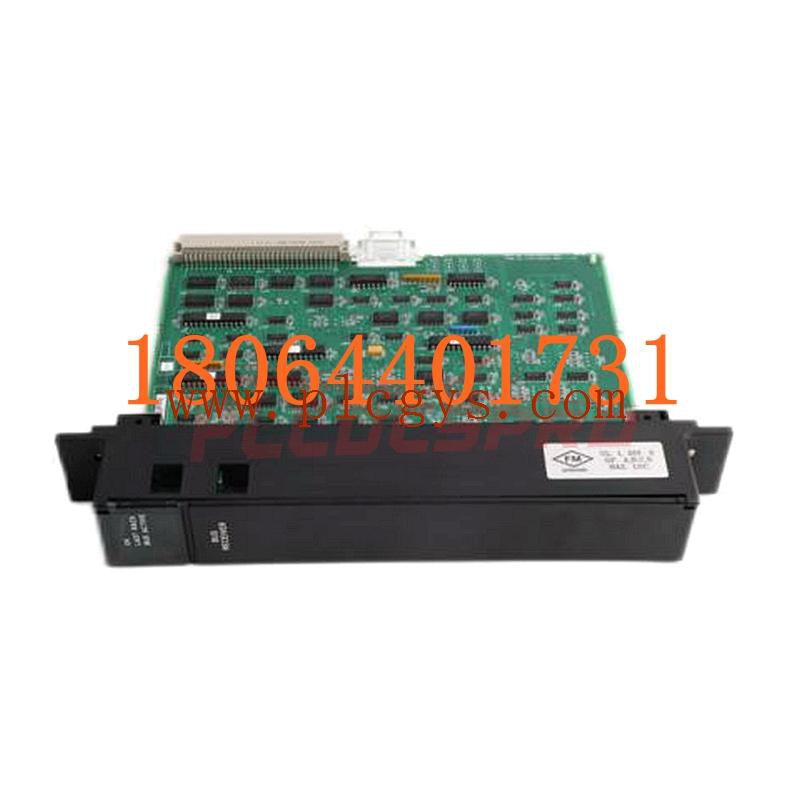

GE IC697BEM711模块主要用于实现机架扩展，属于总线接口模块（BEM），特别是一个Bus Receiver模块。它允许安装额外的I/O和模块，并支持多达7个扩展机架。该模块通过高速并行总线扩展接口，支持高速数据传输，能够显著提升系统的扩展性和灵活性。
通信接口
IC697BEM711模块配备两个通信接口，每个接口都可用作扩展端口。端口1用于建立与CPU或其他BEM 711和BEM 713的连接，而另一个端口则用于连接扩展机架或其他BEM 711模块。每个BEM 711或BEM 713之间允许的最大距离为50英尺（15米），确保信号传输的稳定性和可靠性。
扩展能力
最大扩展机架数：7个
最大电缆长度：每个扩展机架之间允许的最大电缆长度为50英尺（15米）
扩展接口速率：支持高达每秒500 KB的数据传输速率
系统功能
系统故障隔离：传输到通信电缆和从通信电缆传输的数据是代表扩展机架可用数据的低电平信号，这使得系统故障隔离成为可能。
输出保持功能：在故障或维护中，机架的输出模块能够保持各自的后状态，确保系统的稳定运行。
LED状态指示灯：模块上设有三个LED状态指示灯，分别用于指示机架正常、后一个机架和总线活动状态。
电气参数
输入电压：5伏直流
电流要求：背板电流消耗为800 mA，模块总电流要求为0.8安培
支持标准：支持VME标准C.1
配置与编程
IC697BEM711模块完全使用MS-DOS或Windows编程软件包进行配置。这使得模块的配置和调试过程变得简单快捷。模块的安装也非常方便，占用PLC机箱中的一个插槽，前面板上提供两个连接器，一个用于连接上游或CPU机架，另一个用于通过菊花链布置连接到额外的扩展机架。
电缆选项
为了满足不同长度的连接需求，IC697BEM711模块支持多种长度的I/O电缆：
目录号为IC600WD005A的5英尺电缆
目录号为IC600WD010A的10英尺电缆
目录号为IC600WD025A的25英尺电缆
目录号为IC600WD050A的50英尺电缆
安装与维护
安装IC697BEM711模块时，应确保机架电源已关闭，并将模块安装在机架的第1个插槽中。安装完成后，需要设置远程机架ID，这通常是通过位于电源供应器后面的BERG跳线来完成的。此外，每个扩展机架的末端都需要安装一个终结器插头（IC697ACC702），以确保网络的正确终止和信号的稳定传输。
