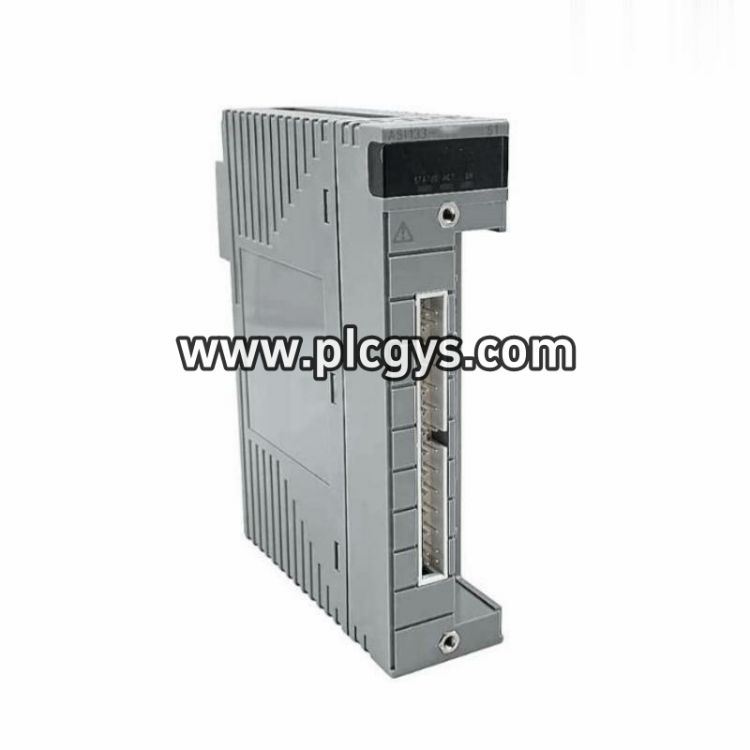

横河ASI133-H00/ATSA3S模拟量输入模块产品说明
横河ASI133-H00/ATSA3S是一款专为分布式控制系统（DCS）设计的高性能模拟量输入模块，适用于对信号精度与通信能力要求严苛的工业场景。该模块提供8路隔离输入通道，支持标准4–20mA信号，并内置HART通信协议，可实现智能仪表的参数读取与诊断功能。采用ATSA3S压接式端子结构，确保接线牢固，有效提升系统运行稳定性。
该模块具备出色的环境适应能力，可在-20℃至+70℃宽温范围内稳定工作，适用于化工、石油、电力等严苛工业现场。其紧凑轻巧的结构设计（尺寸130×107.5×32.8mm，重量仅0.3kg），便于安装于控制柜内，节省空间并提升布线效率。
核心性能参数
| 参数 | 规格说明 |
|---|---|
| 型号 | ASI133-H00/ATSA3S |
| 输入通道数 | 8路隔离 |
| 输入信号范围 | 4–20mA（最大22.5mA） |
| 测量精度 | ±16μA |
| 阶跃响应时间 | 100ms |
| 数据刷新周期 | 10ms |
| 温度漂移 | ±16μA/10℃ |
| 输入阻抗 | 通电时400–925Ω，断电时≥1MΩ |
| 绝缘耐压 | 1500V AC |
| 功耗 | 5V DC：150mA；24V DC：450mA |
| 工作温度 | -20℃至+70℃ |
| 外形尺寸 | 130×107.5×32.8mm |
| 重量 | 0.30kg |
| 端子类型 | 压接式端子（ATSA3S） |
| HART支持 | 最多支持16台设备，支持多点挂接 |
典型应用场景
该模块广泛应用于化工、石化、油气等行业中的过程自动化系统，可对关键设备进行高精度监测与控制。同时适用于能源管理系统、CENTUM VP DCS系统集成，以及需要HART协议支持的智能仪表变量采集与诊断场景。
产品核心优势
具备±16μA高精度测量能力，确保信号采集精准；100ms快速响应，满足动态过程控制需求；8路完全隔离通道，提升系统安全性与抗干扰能力；支持HART通信，实现设备诊断与多变量读取；宽温工作范围适应恶劣工业环境；轻量化设计节省安装空间；ATSA3S压接端子确保接线牢固可靠。
