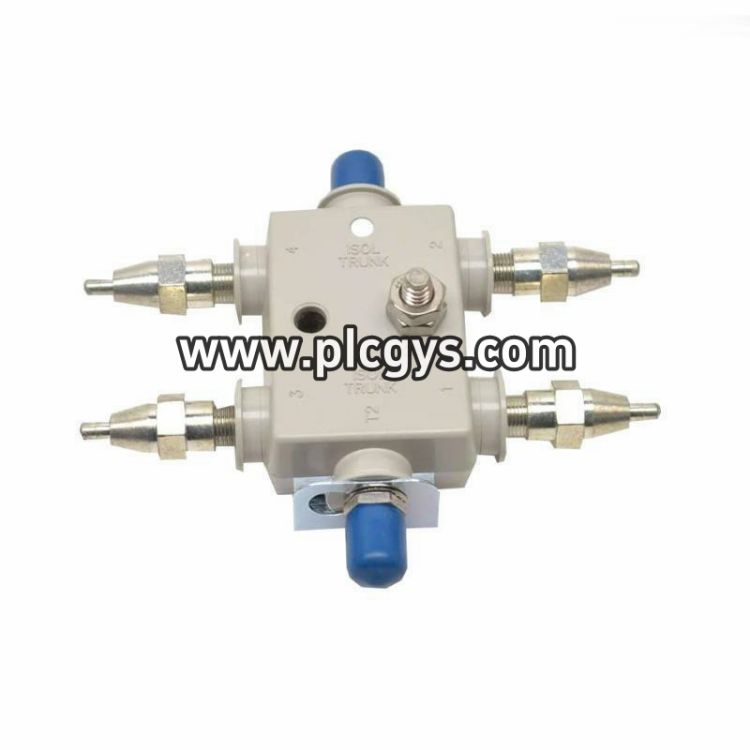

霍尼韦尔MU-NTAP04 51201395-100四端口UCN分支套件产品说明
霍尼韦尔MU-NTAP04 51201395-100是一款专为TDC 3000、TPS及Experion系列分布式控制系统设计的四端口UCN网络分支装置。该设备支持在单一UCN总线段上并行接入四个独立节点，适用于网络扩展、设备调试及系统维护等场景，是构建稳定工业通信架构的核心配件。
该套件采用DIN导轨安装结构，支持即插即用，无需工具即可快速部署。其金属外壳与接地端口设计有效屏蔽电磁干扰，保障信号传输质量。所有端口均采用75欧姆阻抗匹配的双轴BNC接口，兼容标准RG-62/U或RG-6型电缆，确保在复杂工业环境中稳定运行。
技术参数一览表
| 型号 | MU-NTAP04 |
| 部件号 | 51201395-100 |
| 端口数量 | 4个独立UCN端口 |
| 接口类型 | 双轴BNC母头 |
| 安装方式 | DIN导轨或面板安装 |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 防护等级 | IP20（柜内安装） |
| 重量 | 3.8kg |
| 尺寸（高×宽×深） | 115×140×65mm |
典型应用场景
该设备广泛用于霍尼韦尔控制系统中的UCN网络节点接入，包括但不限于：扩展过程管理器（HPM）或网络接口模块（NIM）连接；现场信号隔离与诊断；临时测试设备接入；网络结构改造或设备替换；以及设备分段维护等场景。
核心优势
支持四路无源分支，简化布线结构；采用屏蔽设计与阻抗匹配接口，保障信号完整性；无源架构不引入延迟或功耗，不影响原有通信性能；支持热插拔（建议在维护时操作）；兼容主流霍尼韦尔系统架构；金属外壳强化抗干扰能力，适合严苛工业环境。
