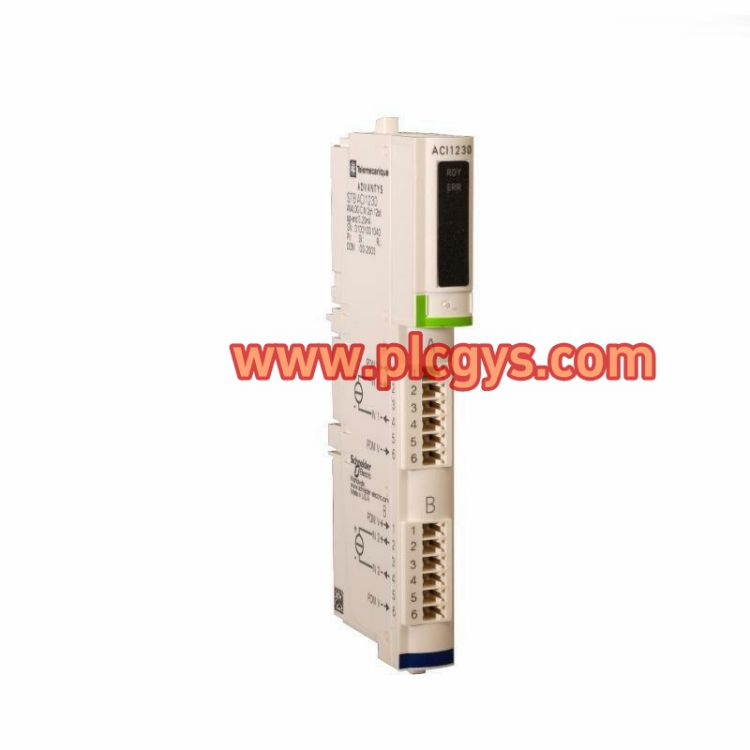

施耐德STBACI1230模拟量输入模块产品说明
施耐德电气STBACI1230是Advantys STB分布式I/O系统中的标准模拟量输入模块，专为工业自动化控制设计，适用于模块化架构。该模块支持2路4-20mA电流信号输入，可高精度采集来自压力变送器、流量计、液位传感器等现场设备的模拟信号，满足严苛工况下的数据采集需求。
模块采用紧凑型设计，支持DIN导轨安装，适用于OEM设备、基础设施及流程工业等领域。其具备通道级诊断、电气隔离、热插拔支持等特性，确保系统稳定运行。作为STB系列成员，STBACI1230可无缝集成至分布式I/O岛架构，兼容多种数字/模拟模块，提升系统扩展性与维护效率。
核心参数一览
| 制造商 | Schneider Electric |
| 产品系列 | Advantys STB |
| 型号 | STBACI1230 |
| 模块类型 | 模拟量输入模块 |
| 输入类型 | 电流（4-20mA） |
| 通道数 | 2路 |
| 分辨率 | 12位 |
| 转换时间 | ≤5ms/通道 |
| 精度 | ±0.5%满量程 |
| 输入阻抗 | 约250Ω |
| 隔离电压 | 500V RMS（通道-总线） |
| 安装方式 | DIN导轨（EN 50022） |
| 功耗 | 约0.9W |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 认证 | CE、UL、CSA、RoHS |
| 尺寸（高×宽×深） | 70×18.4×128.3mm |
| 重量 | 0.116kg |
典型应用场景
该模块广泛用于分布式控制系统中，包括：工业过程控制（如温度、压力、流量监测）、能源管理（变电站电流/功率采集）、食品饮料自动化（CIP系统传感器信号）、水处理（pH/浊度分析）、工厂自动化（位置传感器/摇杆输入）及OEM成套设备（空间受限场合）。
产品核心优势
双通道紧凑设计，节省安装空间；支持热插拔，便于快速维护；LED通道指示灯实现故障即时定位；兼容主流4-20mA标准信号；具备电气隔离保护，抗干扰能力强；可与STB系统内其他I/O模块混装，灵活组态。
