WOODWARD伍德沃德作为美国历史最悠久的工业制造商之一，自1870年成立以来，一直致力于工业控制技术的创新与发展。其中，9907-166控制操作面板模块作为该公司的一款高性能产品，广泛应用于各种工业控制系统中，特别是在汽轮机、涡轮发电机等设备的控制领域表现出色。本文将从模块的基本特性、功能应用、技术特点及安装维护等方面进行详细介绍。
一、基本特性
WOODWARD 9907-166控制操作面板模块是一款基于先进微处理器技术的数字控制器，专为工业控制系统设计。它集成了丰富的离散与模拟输入接口，支持灵活配置，能够满足复杂工业控制需求。该模块具有高度的可靠性、灵活性和安全性，是工业控制领域的优选解决方案。
二、功能应用
1. 汽轮机控制
9907-166模块能够精准控制汽轮机的运行参数，包括转速、负荷等，确保设备在最优状态下运行。通过集成的操作员控制面板，现场操作员可以方便地进行参数设置和实时监控，提高生产效率，降低维护成本。
2. 涡轮发电机控制
除了汽轮机，该模块还广泛应用于涡轮发电机的控制中。它能够接收发电机运行的各种参数信号，如电压、电流、频率等，通过内置的微处理器进行实时处理，并输出控制信号，调整发电机的运行状态，保证电能的稳定输出。
3. 数据采集与监控
模块具备数据采集和监控功能，能够实时采集与涡轮机性能相关的数据，如转速、温度、压力等，并通过通信接口上传至监控中心，便于远程监控和管理。这一功能对于及时发现潜在故障、预防安全事故具有重要意义。
三、技术特点
1. 先进的微处理器技术
9907-166模块采用先进的数字微处理器技术，具有强大的数据处理能力和运算速度，能够实现对风机转速、负载等参数的精确控制。
2. 丰富的控制功能
该模块集成了转速控制、负荷控制、压缩机和涡轮机启停控制等多种功能，能够满足各种复杂工况下的控制要求。同时，它还支持临界速度规避、阀门限制器、自动启动顺序和停机先出指示器等标准功能，确保设备安全运行。
3. 多种通信接口
模块支持多种通信接口，包括串行通信（RS-232、RS-485）、以太网或现场总线协议（Profibus、Modbus）等，便于与其他设备进行数据交换和远程监控。这一特性使得模块能够轻松融入各种工业自动化系统中，实现数据的互联互通。
4. 高度灵活的配置

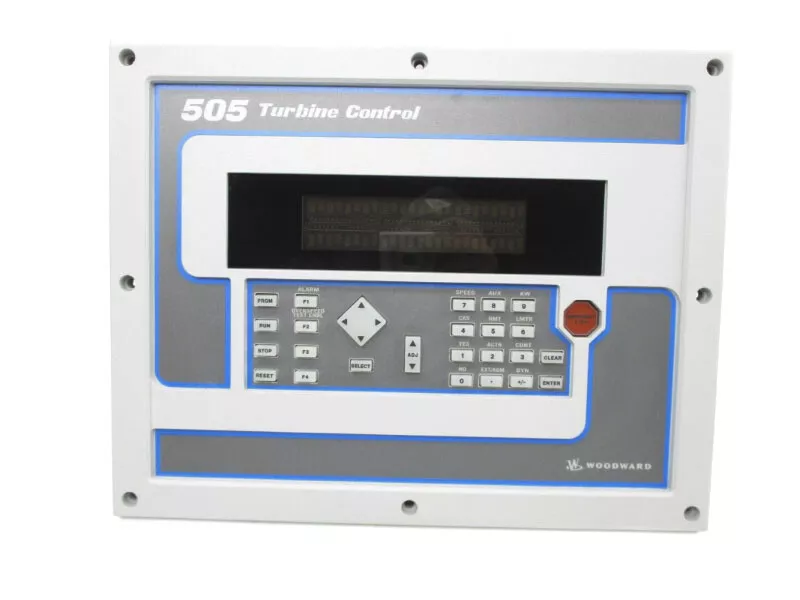

与任何WOODWARD 505系列调速器模块一样，9907-166模块可由现场操作员通过集成在设备前部的操作员控制面板进行现场配置和更改。菜单驱动的软件界面直观易用，大大提高了配置的灵活性和效率。
四、安装与维护
在安装9907-166模块时，需要注意以下几点：
电源要求：模块需要稳定的18至32Vdc电压源，电源线应采用5A的电流进行保护，并确保电源电压波动不超过允许范围。
安装位置：选择充分通风、易于维修和修理的位置进行安装，避免直接接触水和电磁干扰源。
接线与屏蔽：在接线端子处为每个信号提供屏蔽端子，屏蔽层外的电线长度应限制在25毫米（1英寸）以内，以避免形成接地回路。
定期检查与维护：定期检查模块的运行状态和接线情况，确保设备处于良好的工作状态。如发现异常情况，应及时进行故障排查和维修。
综上所述，WOODWARD 9907-166控制操作面板模块凭借其先进的微处理器技术、丰富的控制功能、多种通信接口以及高度灵活的配置能力，在工业控制领域展现出了卓越的性能和广泛的应用前景。作为技术人员，我们应充分了解该模块的技术特点和操作要求，以便更好地将其应用于实际工作中，提高生产效率和设备运行的可靠性。
