ABB CM579-ETHCAT 通信模块产品说明

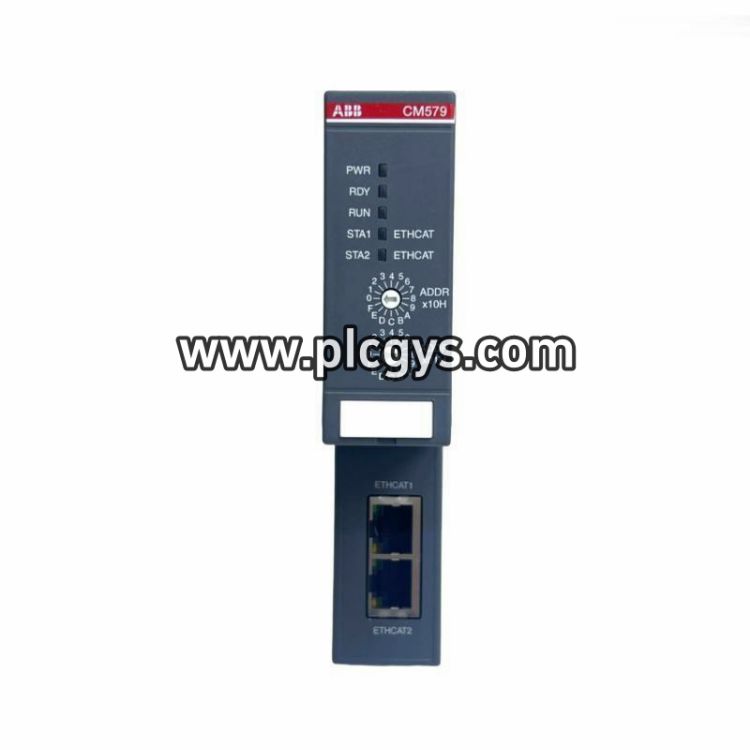

ABB CM579-ETHCAT（订货号：1SAP170902R0001）是一款专为AC500系列PLC设计的高性能EtherCAT主站通信模块。该模块可作为EtherCAT主控制器，实现AC500 CPU与各类EtherCAT从站设备（如I/O系统、驱动器、传感器、执行器及运动控制单元）之间的高速、确定性、同步通信，满足现代工业自动化对实时控制的严苛要求。
模块采用EtherCAT实时以太网技术，具备低延迟、高同步精度和高数据吞吐能力，适用于机器人控制、高速包装线、数控机床、过程自动化等对响应速度和设备协同性要求极高的场景。其工业级设计确保在严苛环境下稳定运行，同时支持灵活拓扑结构与大规模设备扩展，满足智能制造对系统灵活性与可扩展性的需求。
核心参数一览
| 参数 | 规格 |
|---|---|
| 产品名称 | CM579-ETHCAT |
| 订货号 | 1SAP170902R0001 |
| 产品类型 | 通信模块 |
| 制造商 | ABB |
| 支持协议 | EtherCAT |
| 适配PLC系列 | AC500 |
| 通信角色 | EtherCAT主站 |
| 网络接口 | 2×RJ45以太网口 |
| 传输速率 | 100 Mbit/s全双工 |
| 最大从站数 | 理论支持65,535个 |
| 支持拓扑 | 线型、树型、菊花链 |
| 内置交换机 | 支持 |
| 供电方式 | 5V DC（通过背板供电） |
| 功耗 | 低于1W |
| 工作温度 | -25°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 湿度范围 | 5%–95%（无凝结） |
| 防护等级 | IP20 |
| 认证标准 | CE、RoHS、UL、EtherCAT兼容 |
| 配置工具 | ABB Automation Builder |
| 安装方式 | DIN导轨安装（通过PLC背板） |
| 外形尺寸 | 62 × 135 × 28 mm |
| 重量 | 0.101 kg |
典型应用场景
该模块广泛应用于工业自动化领域，包括但不限于：机器人与运动控制系统（实现多轴同步）、高速包装产线（协调伺服与I/O）、数控机床（精确控制主轴与进给）、过程控制（连接分布式现场设备）、物料搬运系统（支持复杂输送控制）、汽车装配线（集成传感器与执行机构）等。其EtherCAT协议确保通信延迟极低、响应确定，保障系统稳定高效运行。
产品核心优势
模块具备超高速通信能力，支持亚毫秒级循环周期；支持数千设备级联，扩展性强；紧凑设计（宽仅30mm），节省柜内空间；支持多种拓扑结构，布线灵活；内置双端口交换机，无需外接交换设备；与AC500系列PLC无缝集成，即插即用；宽温宽湿设计，适应工业现场；低功耗设计，减少散热压力；通过Automation Builder软件轻松配置；兼容所有EtherCAT认证设备，开放性强。
