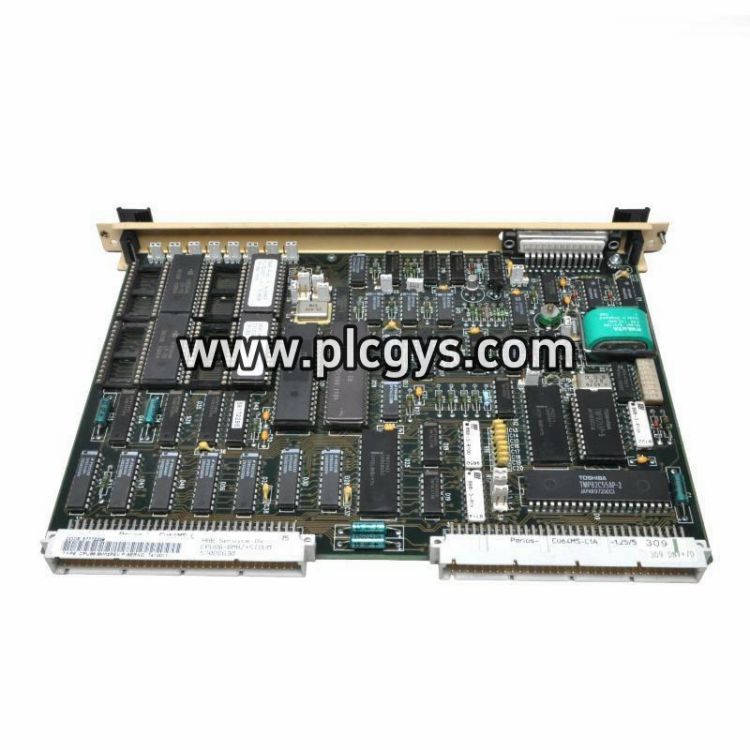

ABB CPU86-NDP处理器模块（型号57088630）产品说明
ABB CPU86-NDP处理器模块（型号57088630）是专为ABB Advant Controller 400系列（AC400）设计的核心控制单元，广泛应用于全球工业自动化与过程控制系统中。该模块负责执行控制逻辑、协调I/O单元间的数据通信，并支持分布式控制系统（DCS）中的实时过程控制，是保障系统稳定运行的关键部件。
该处理器采用Motorola 68040 32位RISC架构，具备高可靠性与长生命周期，支持通过ABB专有的NDP（Network Data Protocol）协议进行网络通信。适用于石油天然气、化工、电力、水处理等多个工业领域，可满足复杂工艺流程对控制精度与系统连续性的严苛要求。
作为AC400系列的成熟组件，CPU86-NDP与现有系统高度兼容，是维护和升级老旧设备的理想选择，能有效降低改造成本并保障系统平稳过渡。
主要技术参数
| 参数 | 详细说明 |
|---|---|
| 产品名称 | CPU86-NDP处理器模块 |
| 部件编号 | 57088630 |
| 兼容系统 | ABB AC410 / AC450系列 |
| 处理器架构 | Motorola 68040，32位RISC |
| 主频 | 约25 MHz |
| 运行内存（RAM） | 16 MB |
| 程序存储（Flash） | 4 MB |
| 通信接口 | NDP、串口、S100 I/O总线 |
| 支持协议 | NDP、MMS（可通过网关支持TCP/IP） |
| 电池备份 | 支持，断电时保留内存数据 |
| 热插拔功能 | 不支持 |
| 安装方式 | 机架式（适配标准AC400机箱） |
| 供电方式 | 通过机架提供5V直流电 |
| 认证标准 | CE、UL、CSA、RoHS |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -25°C 至 +70°C |
| 湿度要求 | 5%–95%，非凝结 |
| 外形尺寸（宽×高×深） | 40 × 195 × 220 mm |
| 重量 | 0.49 kg |
典型应用场景
该模块广泛应用于分布式控制系统（DCS）中，作为核心控制器执行关键逻辑与过程管理。适用于电力行业锅炉与汽轮机控制、油气炼化与管道自动化、化工制药过程监控、水处理系统阀门与传感器控制等。同时，也适合用于老旧AC400系统的维护升级，实现无缝替换与功能扩展。
核心优势
具备高可靠性、工业级耐用性与稳定的RISC架构，支持NDP实时通信协议，确保系统数据传输精准高效。配备电池备份机制，防止断电导致程序丢失。兼容AC400系列全部I/O与工程工具，支持冗余配置（需搭配SD812模块），并可通过CI856等模块扩展至Ethernet或Modbus网络，满足现代化集成需求。
