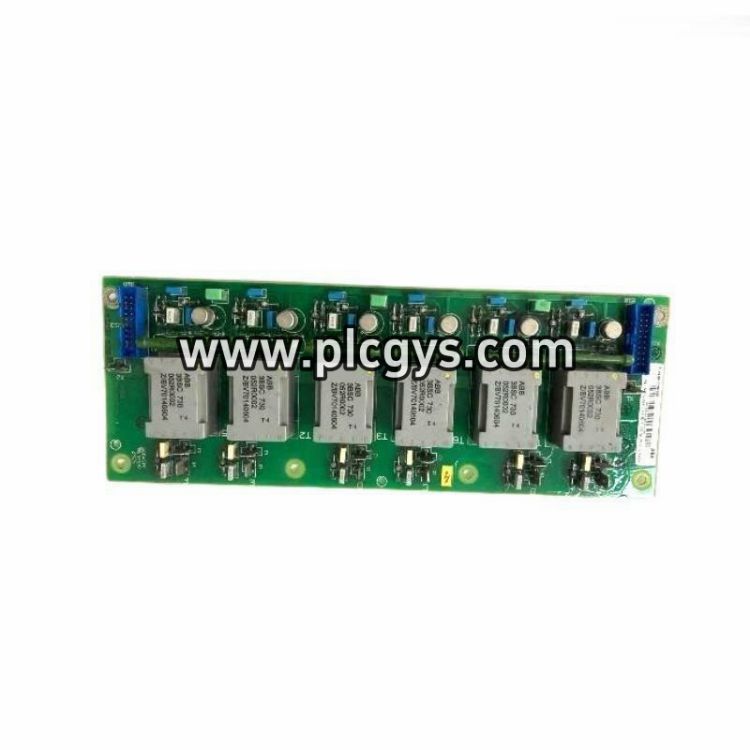

ABB SDCS-PIN-46（3BSE004939R1003）脉冲变压器接口板产品说明
ABB SDCS-PIN-46（部件号：3BSE004939R1003）是专为ABB DCS 400系列直流驱动系统设计的高性能脉冲变压器接口模块。该模块负责将控制单元发出的触发脉冲安全、精准地传输至晶闸管或IGBT等功率半导体器件，是驱动系统稳定运行的核心部件。
该板通过控制电路与功率电路之间的电气隔离，有效抑制电磁干扰，避免接地环路问题，提升系统抗干扰能力与运行稳定性。广泛适用于冶金、造纸、港口起重、船舶推进等对可靠性要求严苛的工业场景。
型号3BSE004939R1003具备即插即用特性，兼容ABB DCS 400系列其他模块，安装便捷，维护成本低，长期运行稳定可靠。
核心参数一览
| 参数 | 规格 |
|---|---|
| 型号 | SDCS-PIN-46 |
| 部件号 | 3BSE004939R1003 |
| 类型 | 脉冲变压器接口板 |
| 适用系统 | DCS 400驱动系统 |
| 主要功能 | 向晶闸管/IGBT传输隔离触发脉冲 |
| 隔离电压 | ≥2.5 kV |
| 工作电压 | 24VDC（由控制板供电） |
| 信号类型 | 数字触发脉冲 |
| 安装方式 | 模块化插槽安装 |
| 工作温度 | 0°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 湿度范围 | 5%–95%（非凝露） |
| 认证标准 | CE、RoHS（集成于认证系统时） |
| 尺寸 | 265 x 282 x 40 mm |
| 重量 | 0.38 kg |
典型应用领域
该模块主要用于ABB DCS 400驱动平台，确保控制信号与功率回路的电气隔离，保障设备安全。常见应用场景包括：
- 钢铁冶金行业——用于轧机、挤压机等设备的电机精准控制
- 造纸行业——纸机各段同步驱动控制
- 船舶与海洋工程——推进系统与自动化电机控制
- 重型工业——大型输送、提升、卷绕设备稳定启停
- 起重机与吊装设备——实现平稳加减速与制动
- 自动化产线——为机器人系统提供高可靠性脉冲传输
产品核心优势
- 高隔离性能：2.5kV以上电气隔离，有效抵御电压波动与干扰
- 运行稳定：提升晶闸管触发精度，减少误触发风险
- 系统兼容：无缝对接SDCS-CON、SDCS-IOB、SDCS-POW等模块
- 结构紧凑：节省柜体空间，便于系统扩展
- 维护便捷：模块化插拔设计，现场更换快速
- 长寿命设计：工业级元器件，免维护运行超10年
