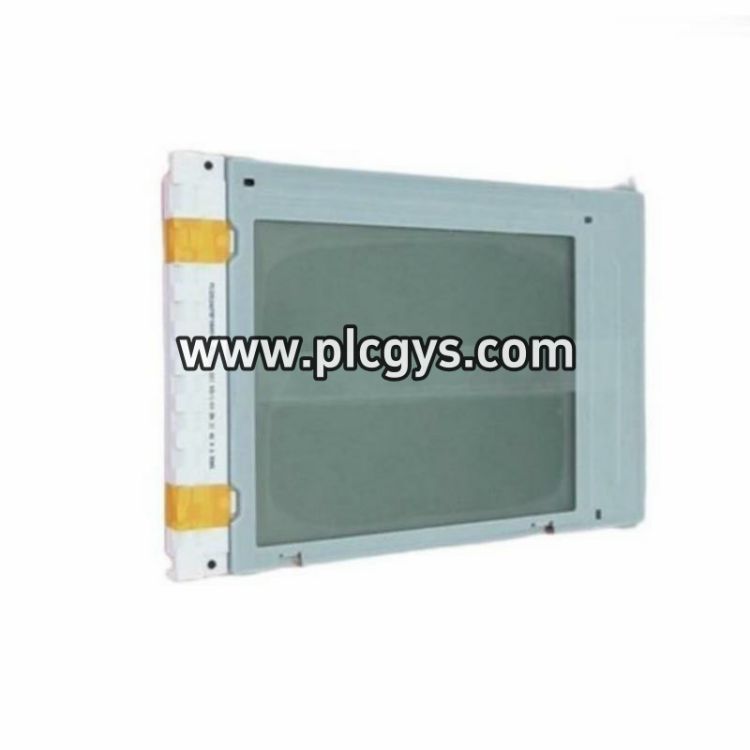

ABB PG320240FRF YNNHY4Q 3HNP04014-1 工业级单色液晶显示模块产品说明
ABB PG320240FRF YNNHY4Q 3HNP04014-1 是一款专为工业自动化控制系统设计的高可靠性单色液晶显示面板，广泛应用于ABB系列HMI操作终端、过程控制界面及机器人诊断系统。其坚固结构可适应振动、温差等严苛工况，是新设备集成与老旧系统升级的理想显示组件。
该模块采用320×240像素QVGA分辨率，具备高对比度与高亮度显示特性，确保在强光或昏暗环境下仍清晰可读。LED背光寿命长达5万小时，功耗低、稳定性强，满足连续运行需求。支持面板安装，尺寸紧凑，便于嵌入各类控制柜或操作台。
核心特性一览
· 支持320×240像素单色显示，画面细腻清晰
· LED背光设计，亮度≥200 cd/m²，适应多变光照环境
· 宽视角设计（水平±50°，垂直±40°），便于多角度操作
· 抗震抗冲击，符合工业现场振动（10–500Hz, 2G）与冲击（50G）标准
· 专为ABB HMI系统开发，兼容性强，即插即用
· 无触摸功能，纯显示用途，结构稳定可靠
技术参数表
| 项目 | 参数 |
|---|---|
| 型号 | PG320240FRF YNNHY4Q / 3HNP04014-1 |
| 显示类型 | 单色LCD面板 |
| 分辨率 | 320 x 240 像素（QVGA） |
| 可视区域 | 约120mm × 90mm |
| 对比度 | ≥80:1 |
| 亮度 | ≥200 cd/m² |
| 背光类型 | 长寿命LED |
| 背光寿命 | ≥50,000小时 |
| 接口类型 | 并行接口 |
| 供电电压 | 5V DC |
| 工作温度 | -20°C 至 +70°C |
| 存储温度 | -30°C 至 +80°C |
| 尺寸 | 75 × 56 × 4.5mm |
| 重量 | 0.2kg |
| 安装方式 | 面板嵌入式 |
| 认证标准 | RoHS, CE |
典型应用场景
适用于流程自动化、工厂产线控制、机器人控制器界面、CNC设备操作屏、电力监控单元、包装设备计数显示，以及ABB老旧HMI系统的替换升级。其稳定性和兼容性使其成为工业现场人机交互的关键显示单元。
