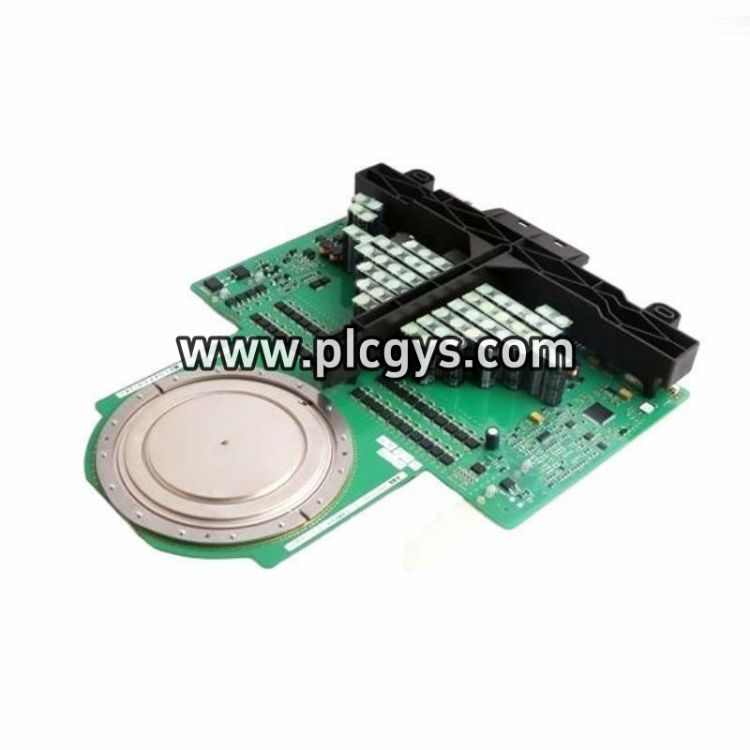

ABB 5SHY3545L0014 高功率晶闸管模块产品说明
ABB 5SHY3545L0014（部件号：3BHE023784R0001）是专为高要求工业场景设计的高性能晶闸管模块，适用于中高压电机驱动、软启动器、静态励磁系统及变频器等核心设备。作为ABB 5SHY系列的重要成员，该模块具备卓越的电流承载能力与快速开关特性，广泛应用于电力、冶金、轨道交通及新能源等领域。
该模块采用压接式封装结构，具备优异的热稳定性和抗浪涌能力，可在-40℃至+125℃宽温环境下长期稳定运行，支持风冷或液冷散热，适用于空间紧凑且对可靠性要求极高的工业环境。
核心参数一览
| 参数 | 数值 |
|---|---|
| 产品名称 | 晶闸管模块 |
| 型号 | 5SHY3545L0014 |
| ABB部件号 | 3BHE023784R0001 |
| 额定电压 | 4500 V |
| 平均通态电流 | 2100 A（180℃） |
| 峰值浪涌电流 | 最高44,000 A |
| 门极触发电流 | ≤150 mA |
| 热阻 | ≤0.009 K/W |
| 冷却方式 | 强制风冷或液冷 |
| 安装方式 | 压接式轴向安装 |
| 绝缘电压 | ≥10 kV RMS |
| 重量 | 1.32 kg |
| 外形尺寸 | 120 x 26 x 120 mm |
典型应用场景
该模块适用于多种高功率工业控制场景，包括但不限于：大型同步/异步电机驱动系统、高压直流输电（HVDC）、发电机组静态励磁、工业电机软启动、中高压变频器、风力/水力发电系统、铁路牵引驱动等。其坚固结构与高可靠性特别适合电厂、钢铁厂、海上平台等关键基础设施。
核心优势
具备4500V高耐压能力，支持高达44,000A浪涌电流，确保极端工况下稳定运行；采用压接式结构，实现电流均匀分布与机械稳固；支持高达180℃结温工作，适应严苛热环境；门极触发电流低至150mA，降低驱动电路功耗；符合IEC 60747-6、RoHS及CE标准，全球通用；提供风冷/液冷双选方案，适配不同散热需求；ABB原厂品质保障，售后支持完善。
常见问题简答
该模块为相控压接式晶闸管，需外接门极驱动电路；支持再生制动系统应用；不支持双向导通；安装时需防静电并确保压接对齐；适用于ABB驱动系统，也可兼容其他高功率平台。
