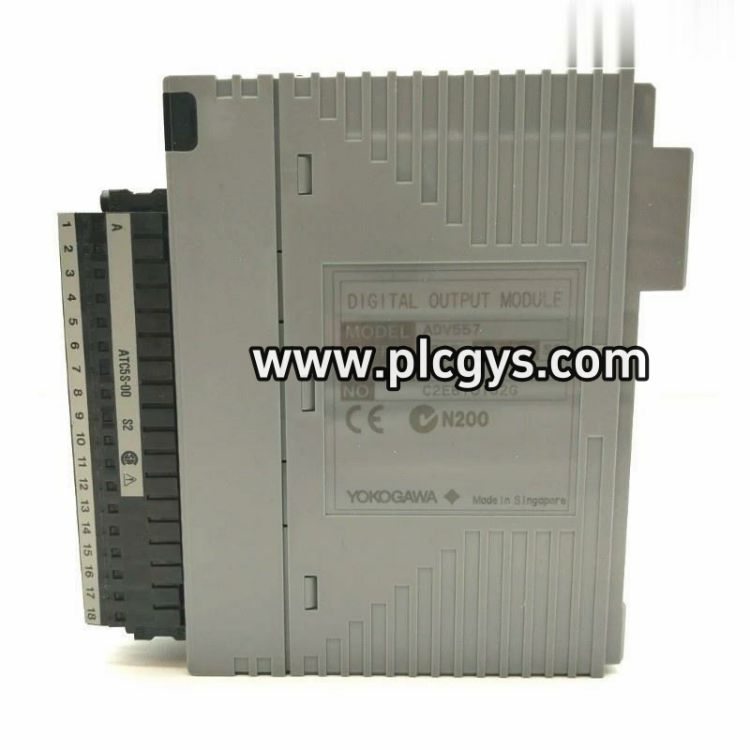

横河ATC5S-00弹簧压接端子模块产品说明
横河ATC5S-00是一款专为工业自动化系统设计的弹簧压力式接线端子模块，适用于DCS与PLC系统中I/O模块的现场信号接入。其无需螺丝紧固的弹簧压接结构，大幅简化了布线、维护和重新接线流程，显著提升现场施工效率，同时保障长期运行中的电气连接稳定性。
该端子模块具备多项实用优势：支持无工具快速接线，减少安装时间；结构紧凑，适合高密度控制柜布局；采用防震弹簧设计，有效抵御设备振动导致的松脱；接触电阻低，确保信号传输稳定；夹持机构可重复使用，支持多次插拔操作；具备防触电与防错插结构，提升操作安全性。
以下是横河ATC5S-00的主要技术参数：
| 参数 | 数值 |
|---|---|
| 型号 | ATC5S-00 |
| 接线方式 | 弹簧压接式 |
| 额定电压 | 250 V AC/DC |
| 额定电流 | 5 A |
| 接触电阻 | ≤10 mΩ |
| 耐压强度 | 2.0 kVrms/1分钟 |
| 绝缘电阻 | ≥1000 MΩ（500 VDC） |
| 工作温度 | -20…+60 ℃ |
| 外形尺寸 | 114 x 32.6 x 60.5mm |
| 重量 | 0.2 kg |
ATC5S-00广泛应用于工业控制场景，包括DCS/PLC模拟量与数字量I/O接线、过程控制系统、撬装设备控制柜、以及系统扩容时的信号集中配线等。
安装时建议遵循以下步骤：确认与所用I/O卡兼容；剥线长度控制在8–10mm；插入导线后轻拉确认牢固；多股线推荐加装冷压端子；模拟与数字信号应物理隔离；通电前需核对极性并测试通断。
常见问题解答：
Q1：如何保证接触稳定？A1：弹簧持续施压，自动补偿振动与热胀冷缩影响。
Q2：多股线能否不加端子？A2：可临时使用，但长期建议加装端子以提升可靠性。
Q3：是否影响HART信号？A3：接触电阻极低，对HART协议无干扰。
Q4：耐压值是多少？A4：2.0 kVrms持续1分钟。
Q5：可重复接线多少次？A5：弹簧结构支持多次插拔，压力不衰减。
