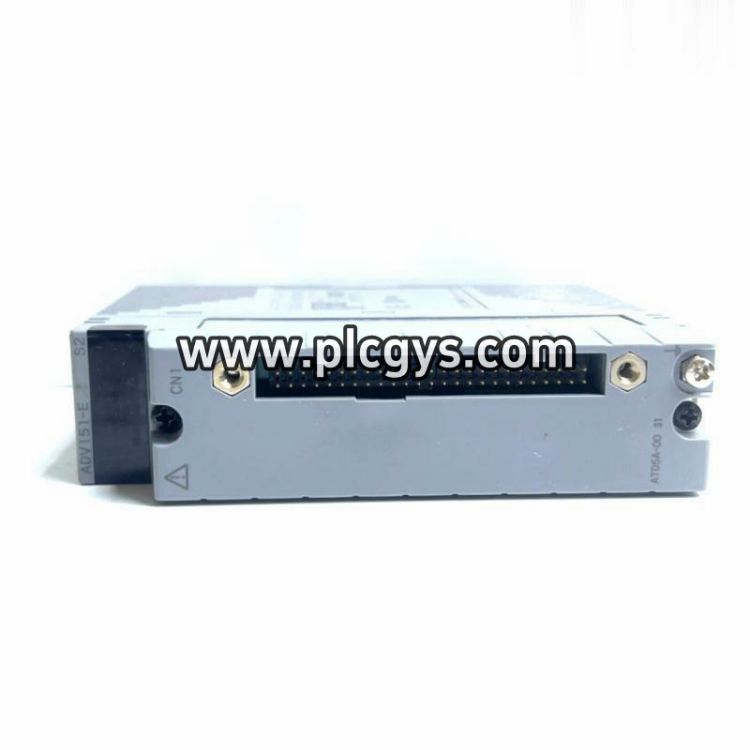

横河ADV151-E63 S2数字输入模块产品说明
横河ADV151-E63 S2是一款专为工业自动化系统设计的32通道隔离型24V DC数字输入模块，具备高可靠性与精准信号采集能力，适用于严苛工业环境。该模块支持双冗余架构，可显著提升系统可用性，同时集成事件顺序记录（SOE）与按钮输入识别功能，广泛兼容横河ESB总线节点单元、光纤ESB节点及现场控制单元。
该模块在电力、石化、水处理、智能制造及交通基础设施等领域均有成熟应用，可实现设备状态实时监控、关键事件时间戳记录与安全信号采集，保障系统稳定运行。
核心参数一览
| 参数 | 规格 |
|---|---|
| 型号 | ADV151-E63 S2 |
| 输入通道数 | 32通道 |
| 额定输入电压 | 24V DC（支持源型/漏型） |
| 输入导通电压 | 18–26.4V DC |
| 输入截止电压 | ≤5.0V DC |
| 单通道输入电流 | 4.1mA ±20% |
| 最大允许输入电压 | 30.0V DC |
| 耐压能力 | 信号与系统间2kV AC（1分钟）；每16通道公共端间500V AC（1分钟） |
| 输入响应时间 | ≤8ms（状态输入） |
| 按钮输入最小导通时间 | 20ms |
| 最大开关频率 | 25Hz（按钮输入） |
| 主要功能 | 状态输入、按钮输入、SOE事件记录 |
| 最大功耗 | 500mA（5V DC） |
| 接线方式 | 压接端子、专用电缆（AKB331）、MIL连接器线缆 |
| 外形尺寸 | 107.5 × 130 × 32.8 mm |
| 重量 | 0.3kg |
核心优势
32通道高密度设计，大幅节省机柜空间；支持SOE功能，便于故障追溯与过程分析；双冗余架构保障系统持续运行；电气隔离性能优异，提升抗干扰能力；兼容按钮与状态两种输入模式，适配多样化现场需求；紧凑结构，安装便捷，不牺牲性能。
常见问答
Q：该模块额定电压是多少？A：24V DC，支持源型/漏型接法。Q：是否支持冗余系统？A：支持双冗余配置。Q：输入响应时间？A：状态输入≤8ms。Q：是否支持SOE？A：支持事件顺序记录功能。Q：接线方式？A：支持压接端子、AKB331专用线及MIL连接器。
