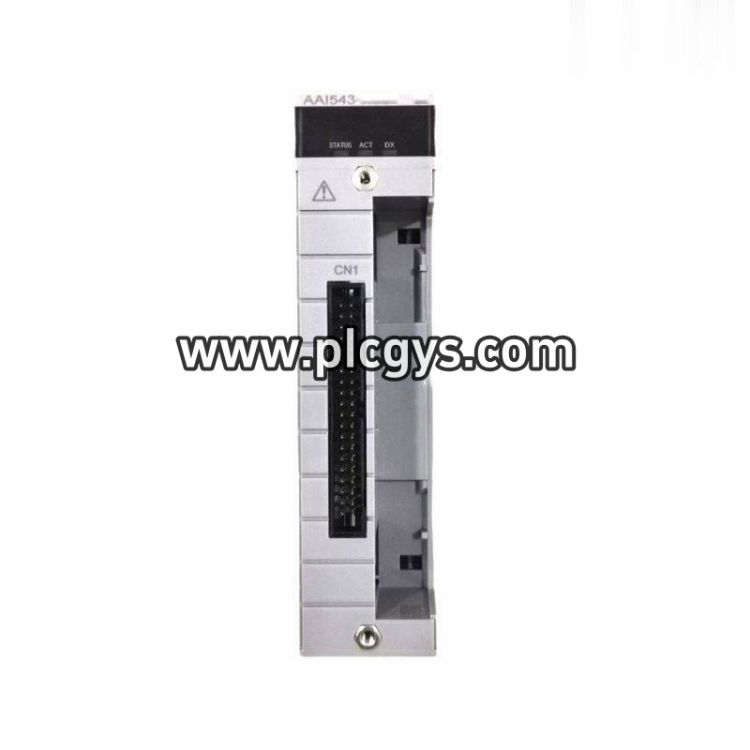

横河AAI543-H50/ATA4S-00模拟量输出模块产品说明
横河AAI543-H50/ATA4S-00是一款专为工业自动化设计的16通道隔离型模拟量输出模块，支持4–20mA标准电流信号输出。该模块内置HART通信协议，可实现远程设备诊断与参数配置，同时支持双冗余架构，显著提升系统运行稳定性，适用于CENTUM系列控制系统，满足高可靠性控制场景需求。
本模块具备高精度输出与快速响应能力，输出更新周期仅10ms，温度漂移控制在±16μA/10℃，确保长期运行信号稳定。其1500V AC隔离设计有效防止系统间干扰，保障设备安全。采用ATA4S-00型压接式端子，安装便捷，节省柜内空间。
核心参数一览
| 参数 | 数值 |
|---|---|
| 型号 | AAI543-H50/ATA4S-00 |
| 输出通道数 | 16路，隔离型 |
| 输出信号范围 | 4–20mA |
| 隔离耐压 | 1500V AC（输出与系统间，1分钟） |
| 负载电阻范围 | 0–750Ω |
| 断线检测阈值 | ≤0.65mA |
| 输出精度 | ±48μA |
| 数据更新周期 | 10ms |
| 温度漂移 | ±16μA / 10℃ |
| ***功耗 | 230mA（5V DC）/ 540mA（24V DC） |
| 接线方式 | 压接式端子（ATA4S-00） |
| HART通信 | 支持 |
| 外形尺寸 | 107.5 × 32.8 × 130 mm |
| 重量 | 0.4kg |
典型应用场景
广泛用于化工、电力、制药等行业的过程控制系统中，可驱动阀门、执行器及各类现场仪表。支持HART协议，便于远程监控设备状态。适用于需冗余架构的关键控制节点，保障系统不间断运行。
产品优势亮点
具备双冗余架构，保障系统高可用性；输出精度高、温漂小，信号稳定性强；支持HART协议，实现智能诊断与参数调整；体积小巧，节省安装空间；兼容CENTUM系列控制器，集成便捷。
常见问题解答
Q1：该模块有多少路输出？A1：16路隔离输出通道。Q2：输出信号类型？A2：4–20mA电流信号。Q3：是否支持冗余？A3：支持标准及快速切换冗余模式。Q4：是否支持HART？A4：支持，可进行设备诊断与配置。Q5：***负载电阻？A5：0–750Ω。Q6：精度如何？A6：±48μA。Q7：是否隔离？A7：是，隔离电压1500V AC。Q8：尺寸重量？A8：107.5×32.8×130mm，0.4kg。Q9：更新周期？A9：10ms。Q10：接线方式？A10：ATA4S-00压接端子。
