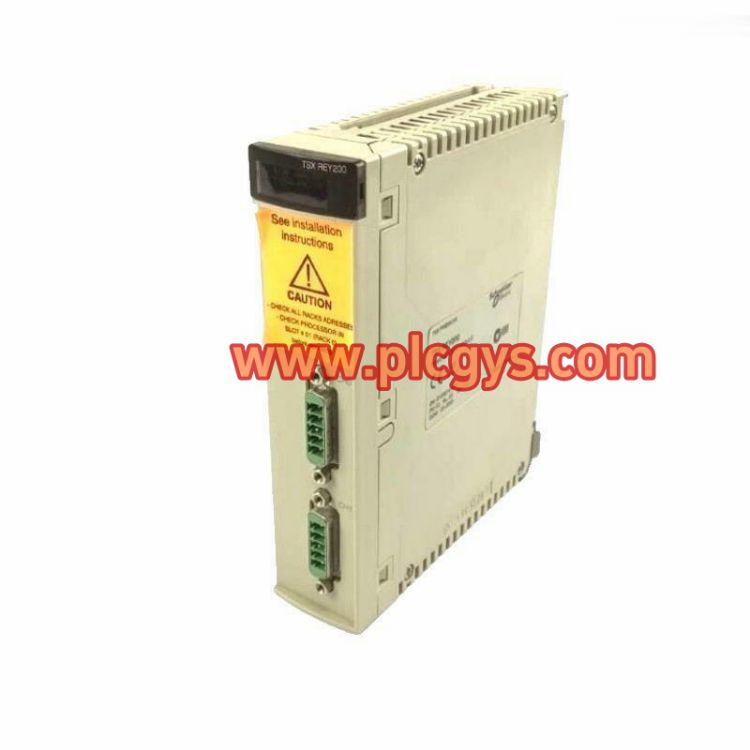

施耐德TSXREY200远程机架主控模块产品说明
施耐德TSXREY200是专为Modicon TSX Micro系列PLC设计的Bus X远程机架主控模块，用于在主控制器与分布式远程I/O机架之间建立高速通信链路。该模块支持通过Bus X专有网络实现远程I/O扩展，适用于需要灵活布局、系统可扩展性和高性能响应的工业自动化场景。
作为远程I/O架构中的主控单元，TSXREY200可管理最多7个远程从站机架，通过高可靠性串行通信链路保障数据稳定传输，大幅简化现场布线，降低系统部署复杂度，提升整体工程效率。
核心参数一览
| 参数 | 数值 |
|---|---|
| 产品类型 | Bus X远程机架主控模块 |
| 所属系列 | Modicon TSX Micro |
| 通信方式 | Bus X |
| 支持远程机架数 | 最多7个 |
| 安装方式 | 导轨安装 |
| 工作电压 | 5V DC（由机架背板供电） |
| 外形尺寸（宽×高×深） | 55 × 180 × 260 mm |
| 重量 | 0.425 kg |
| 状态指示灯 | LED指示通信链路与诊断状态 |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -25°C 至 70°C |
| 防护等级 | IP20 |
典型应用场景
适用于制造业自动化分布式控制、传送带系统远程I/O扩展、汽车生产线分散式I/O布局、包装灌装产线、物料搬运系统传感器/执行器分布式部署，以及水处理、电力分配等基础设施管理项目。
主要优势特点
支持Bus X通信协议，简化远程I/O架构；减少布线量，缩短安装周期；支持模块化扩展设计，提升系统灵活性；保障机架间通信稳定性；紧凑结构适配小型控制柜；配备LED诊断灯，便于快速定位故障。
常见问题解答
Q1：TSXREY200模块功能是什么？
A1：作为Modicon TSX Micro系统中Bus X远程I/O机架的主控单元。
Q2：可连接多少个远程机架？
A2：最多支持7个从站机架。
Q3：是否支持热插拔？
A3：不支持，安装或更换需断电操作。
Q4：供电方式？
A4：由机架背板提供5V DC电源。
Q5：是否具备诊断功能？
A5：支持，通过LED指示通信状态与故障信息。
