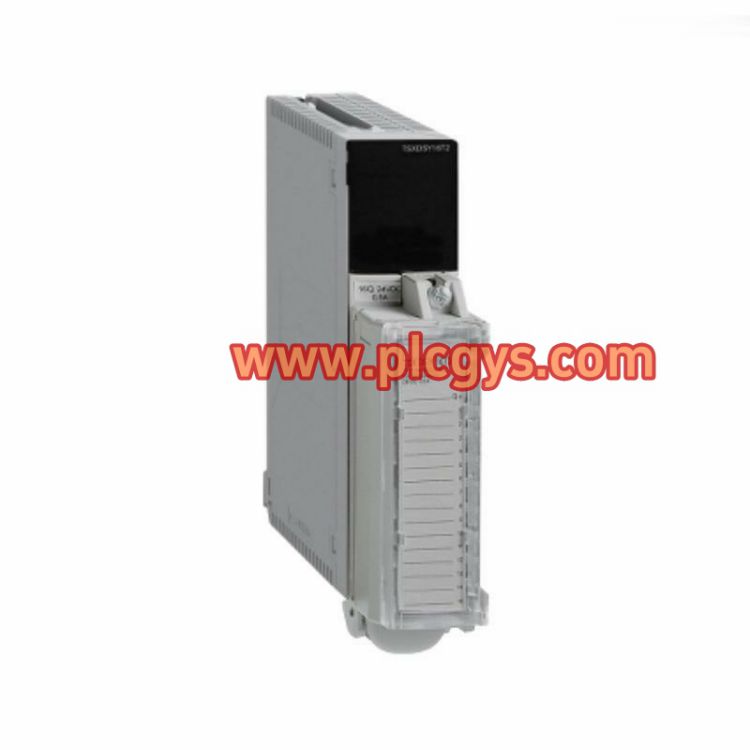

施耐德电气TSXDSY16S5离散输出模块产品说明
施耐德电气TSXDSY16S5是一款专为Modicon Premium自动化平台设计的高密度数字量输出模块，提供16路源型（正逻辑）输出通道，适用于工业自动化系统中对执行器、指示灯及各类现场设备的精准控制。该模块采用24VDC输出电压，并内置短路保护功能，确保系统在复杂工况下稳定运行。
模块支持DIN导轨或机架背板安装，具备高抗干扰能力与电气隔离特性，适用于严苛工业环境。每个输出通道均配备独立LED状态指示灯，便于快速定位故障与调试，提升维护效率。
核心特性一览
· 16路源型输出，兼容Modicon Premium系列PLC
· 输出电压24VDC，单通道最大电流0.5A
· 电子式短路与过载保护机制
· 输出通道间隔离电压达500V，提升系统安全性
· 响应时间仅0.5ms，满足高速控制需求
· 支持导轨或背板安装，无需外接电源适配器
技术参数表
| 参数 | 规格 |
|---|---|
| 型号 | TSXDSY16S5 |
| 产品类型 | 离散输出模块 |
| 通道数量 | 16路输出 |
| 输出类型 | 源型（正逻辑） |
| 输出电压 | 24 VDC |
| 单通道电流 | 最大0.5 A |
| 模块总负载 | 最大8 A |
| 隔离电压 | 500 V（组间与系统间） |
| 保护功能 | 电子式短路/过载保护 |
| 状态指示 | 每通道独立LED |
| 响应时间 | 0.5 ms开/关 |
| 背板电流 | 70 mA |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 湿度范围 | 5% 至 95%（非冷凝） |
| 外形尺寸 | 55 × 180 × 260 mm |
| 重量 | 0.31 kg |
| 认证标准 | CE, UL, CSA |
典型应用场景
该模块广泛应用于制造业产线执行控制、食品饮料行业设备自动化、包装机械的分拣与贴标系统、物流输送带控制、楼宇照明与HVAC系统，以及能源设施远程监控等场景，是工业自动化系统中不可或缺的核心输出组件。
常见问题解答
· 输出电压为24VDC源型；单通道最大负载0.5A，总负载不超过8A
· 内置电子短路保护，但不支持热插拔，更换前需断电
· 每个LED对应一个输出通道状态，便于直观诊断
· 可驱动电磁阀、继电器等感性负载，需控制在额定电流内
· 与TSX Premium系列机架及CPU完全兼容，支持构建冗余架构
