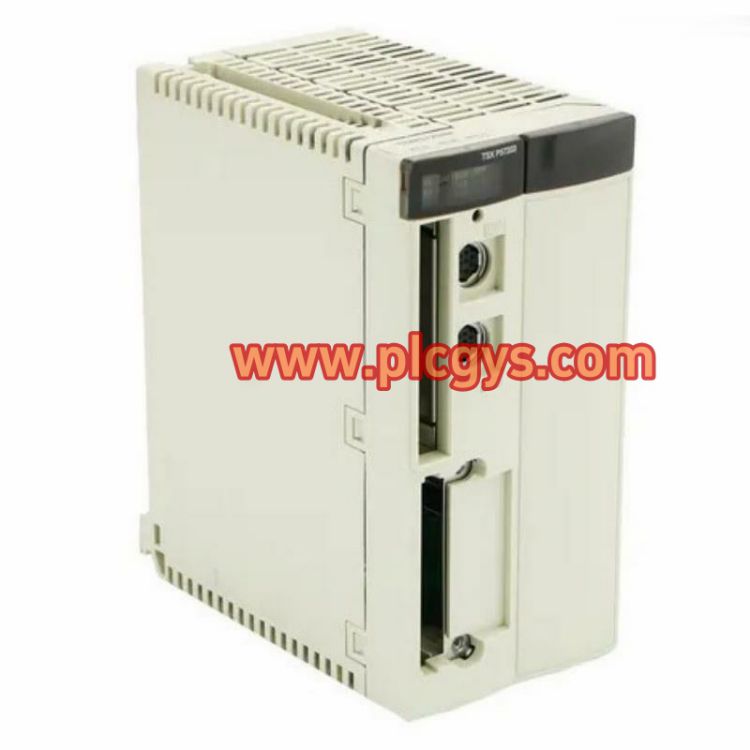

施耐德TSXP57203M双格式PL7处理器产品说明
施耐德TSXP57203M双格式PL7处理器隶属于Modicon Premium自动化平台，专为高可靠性、高性能的工业控制场景设计。适用于复杂自动化任务，具备强大运算能力、灵活内存配置及多协议通信支持，可无缝对接各类现场总线与网络模块，是离散制造、过程控制等领域的理想控制核心。
该处理器兼容PL7 Junior/Pro编程软件，支持多任务调度与事件驱动机制，适用于对响应速度与系统稳定性要求严苛的工业环境，如生产线、化工、水处理、物流分拣及OEM设备集成等。
核心应用领域
TSXP57203M广泛部署于以下工业场景：
● 制造与装配线：实现高速I/O处理与设备同步控制。
● 过程工业：满足化工、制药、食品等行业对精度与过程监控的需求。
● 基础设施自动化：适用于楼宇控制、污水处理及能源管理系统。
● 物流与搬运系统：支持复杂序列控制与实时数据交互。
● OEM设备集成：为定制化机械提供灵活、可扩展的控制方案。
● 远程终端单元（RTU）：适用于分布式数据采集与远程监控场景。
主要技术参数
| 产品系列 | Modicon Premium自动化平台 |
| 处理器类型 | 双格式PL7处理器 |
| 支持软件 | PL7 Junior/Pro |
| ***支持机架数 | 16个（4/6/8槽位）或8个（12槽位） |
| 总槽位数 | 64 / 96 / 128 |
| 数字量I/O容量 | 1024点 |
| 模拟量I/O容量 | 80点 |
| 专用通道数 | 24路 |
| 过程控制回路 | 最多支持30个简单回路 |
| 内置通信接口 | 非隔离串口（2个Mini DIN接口，19.2kbit/s） |
| 支持现场总线模块 | 1个（若使用CANopen则无） |
| 支持网络模块 | 1个网络模块、4个AS-Interface模块、1个CANopen |
| 内置RAM（带PCMCIA卡） | 48Kwords数据区 |
| 内置RAM（无卡） | 48Kwords程序+数据区 |
| PCMCIA程序存储 | 160Kwords |
| PCMCIA数据扩展 | 2688Kwords |
| 对象区容量 | 30.5%MWi内部字、32%KWi常量字、8132%Mi内部位 |
| 任务结构 | 1个快速任务、1个主任务、64个事件任务 |
| 布尔指令执行时间（无卡） | 0.19μs |
| 布尔指令执行时间（带卡） | 0.21μs |
| 字/浮点指令执行时间（无卡） | 0.25μs / 2.6μs |
| 字/浮点指令执行时间（带卡） | 0.42μs / 2.6μs |
| 每毫秒指令数 | ***4.76Kinst/ms（纯布尔，无卡） |
| 系统开销 | 快速任务0.35ms，主任务1ms |
| 工作电流 | 750mA @ 5VDC |
| 模块格式 | 双格式 |
| 外形尺寸 | 95 x 180 x 260 mm |
| 净重 | 0.52kg |
| 防护等级 | IP20 |
| 工作温度 | 0~60°C |
| 存储温度 | -25~70°C |
| 海拔高度 | 0~2000米 |
| 工作湿度 | 10~95%无冷凝 |
| 认证标准 | CE, UL, CSA, DNV, GL, RINA, BV, ABS, RMRS, LR |
| 状态指示灯 | RUN（绿）、I/O（红）、ERR（红）、TER（黄） |
产品核心优势
● 高性能处理：布尔与浮点指令执行速度快，满足复杂逻辑与实时控制需求。
● 灵活内存扩展：支持PCMCIA卡扩展，程序与数据存储容量大幅提升。
● 可扩展架构：支持多机架、大容量I/O，适应系统规模增长。
● 多协议通信：兼容多种现场总线与网络模块，实现设备互联与数据集成。
● 工业级可靠：IP20防护、宽温运行、多重认证，保障严苛环境下稳定运行。
● 事件驱动能力：支持64个事件任务，提升系统响应速度与控制灵活性。
● 直观诊断：LED状态指示清晰，便于快速定位故障与维护。
