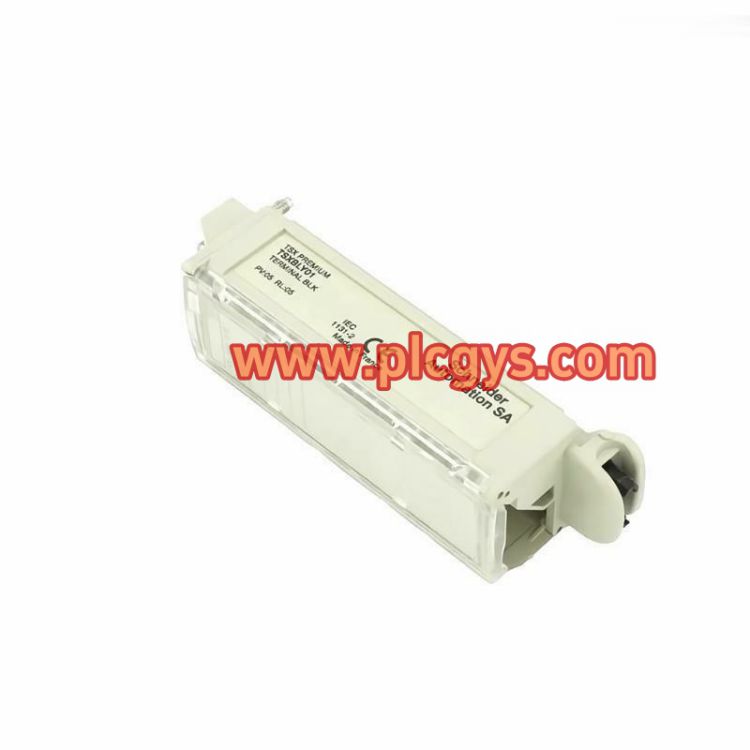

施耐德TSXBLY01螺钉式接线端子模块产品说明
施耐德TSXBLY01是Modicon TSX系列中专为工业自动化控制系统设计的高性能螺钉式接线端子模块。该产品作为PLC与现场设备之间的关键连接桥梁，广泛应用于各类工业控制柜、自动化产线及过程控制系统中，确保信号传输稳定、接线安全可靠。
其采用坚固的阻燃热塑材料制造，支持DIN导轨安装，结构紧凑，节省控制柜内部空间。20通道设计满足多点布线需求，配合螺钉压接方式，实现快速接线与重复使用，无需特殊工具，适合频繁维护或更换场景。
核心参数一览
| 参数 | 数值 |
|---|---|
| 型号 | TSXBLY01 |
| 产品类型 | 螺钉式接线端子 |
| 所属系列 | Modicon TSX |
| 安装方式 | DIN导轨安装 |
| 通道数 | 20路 |
| 额定电压 | 250V AC/DC |
| 额定电流 | 6A |
| 绝缘电阻 | ≥100 MΩ @ 500V DC |
| 适用线径 | 0.2–2.5 mm² |
| 工作温度 | -25°C 至 +55°C |
| 防护等级 | IP20 |
| 认证标准 | CE, RoHS |
| 外形尺寸 | 44 x 40 x 130 mm |
| 重量 | 0.1 kg |
典型应用场景
TSXBLY01适用于PLC输入输出模块的信号接线、工业控制柜内部布线、自动化产线设备互联、配电箱线路管理等场景，广泛服务于汽车制造、食品饮料、包装机械等行业。
产品优势亮点
安装便捷：螺钉压接结构，无需专业工具即可完成接线；
稳定可靠：高绝缘阻抗与牢固机械结构，保障长期运行无故障；
节省空间：紧凑外形适配密集型控制柜布局；
安全耐用：阻燃材质+IP20防护，满足工业安全标准；
兼容性强：无缝对接Modicon TSX系列PLC及其他主流自动化设备。
常见问题解答
Q：是否支持重复使用？A：未损坏前提下可多次拆装使用。
Q：是否适合户外？A：IP20等级，仅限室内受保护环境使用。
Q：是否带防雷保护？A：无内置浪涌保护，需外接避雷器。
Q：是否兼容TSX系列PLC？A：原厂设计，完全兼容。
